बाओड हीट एक्सचेंजर उपकरण कं, लिमिटेड

|
| उत्पत्ति के प्लेस: | चीनी |
| ब्रांड नाम: | Baode |
| प्रमाणन: | CCS/UL/CE |
| मॉडल संख्या: | BL30 श्रृंखला |
| न्यूनतम आदेश मात्रा: | 1 इकाइयां |
|---|---|
| मूल्य: | USD 50-1000per Units |
| पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
| प्रसव के समय: | 14-18 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 1000 इकाइयां |
| उत्पाद का नाम: | SUS304 316L विश्वसनीय कंडेनसर ब्रेज़्ड प्लेट हीट एक्सचेंजर हाइड्रोलिक चिलर एप्लिकेशन मिनी इवेपरेटर क | मुख्य अनुप्रयोग: | कार इंजन ऑयल कूलर/हाइड्रोलिक हीट एक्सचेंजर |
|---|---|---|---|
| टांकना सामग्री: | तांबा | तेल कूलर प्रकार: | कॉपर ब्रेज़्ड प्लेट हीट एक्सचेंजर |

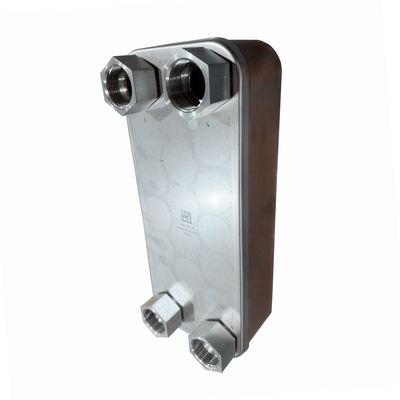

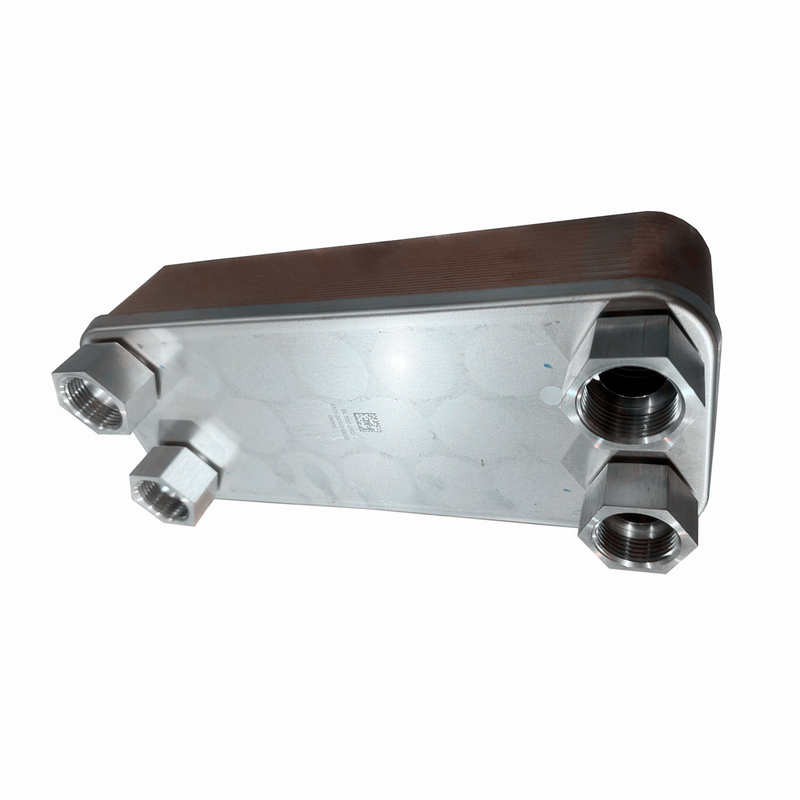

SUS304 316L विश्वसनीय कंडेनसर ब्रेज़्ड प्लेट हीट एक्सचेंजर हाइड्रोलिक चिलर एप्लिकेशन मिनी इवेपरेटर कॉइल्स
उत्पाद का वर्णन
ब्राज्ड प्लेट हीट एक्सचेंजर में दोष होते हैं, इसे अलग नहीं किया जा सकता और साफ नहीं किया जा सकता, इसे मरम्मत नहीं की जा सकती, कीमत थोड़ी अधिक है।वेल्डेड प्लेट हीट एक्सचेंजर इसकी गर्मी हस्तांतरण दक्षता में सुधार के लिए विभिन्न मुख्य मापदंडों के अनुसार विभिन्न चरणों से बना हो सकता है.
वेल्डेड प्लेट हीट एक्सचेंजर में कोई सीलेंट पैड नहीं है, प्लेट को तांबे के बो उच्च तापमान पिघलने वाले विद्युत वेल्डिंग के साथ वेल्डेड किया गया है, प्लेट में एक गोल घुमावदार तरंग डिजाइन योजना है,जो कम पानी के प्रवाह में द्रव यांत्रिकी कर सकते हैं भी सीपरेज पूरा कर सकते हैं, गर्मी हस्तांतरण दक्षता। वेल्डेड प्लेट हीट एक्सचेंजर की मात्रा आम तौर पर छोटी होती है, और मुख्य अनुप्रयोग अल्ट्रा-उच्च दबाव में होता है,और चमड़े के पैड काम कर हालत में एकीकृत नहीं किया जा सकता है.
प्लेट में इसके द्रव यांत्रिकी के चरणों को वास्तविक अनुप्रयोग स्थिति के अनुसार कई पहलुओं से मिलकर बनाया जा सकता है, और यह आम तौर पर एकल चरण और बहु-चरण से बना होता है।यदि दोनों पक्षों पर सामग्री एक ही चरण में सममित है, सामग्री का एक पक्ष एकल चरण हो सकता है और सामग्री का दूसरा पक्ष दोहरे चरण हो सकता है, और सामग्री के दोनों पक्ष अलग-अलग चरणों से बने हो सकते हैं।वेल्डेड प्लेट हीट एक्सचेंजर की विनिर्देश संरचना यह है कि गर्म और ठंडे पक्ष एकल कदम हैं, और बहु-चरण हीट एक्सचेंजर्स को भी ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
चरण संरचना की विधि की गणना गर्मी हस्तांतरण और हाइड्रोडायनामिक घर्षण प्रतिरोध के अनुसार की जानी चाहिए,और ठंड और गर्म प्रवाह चैनलों में संवहन गर्मी हस्तांतरण सूचकांक एक ही या एक दूसरे के करीब जहां तक संभव होचूंकि ताप संवाहक सतह के दोनों किनारों पर संवहन ताप संवहन सूचकांक समान या करीब होता है, इसलिए ताप संवाहकता बहुत बड़ी होती है।
यद्यपि लेटेड प्लेट हीट एक्सचेंजर्स की प्रवाह दर प्लेट से प्लेट में भिन्न होती है, औसत प्रवाह दर अभी भी गर्मी हस्तांतरण और हाइड्रोडायनामिक घर्षण प्रतिरोध की गणना करने के लिए उपयोग की जाती है।क्योंकि "यू" के आकार का एकल कदम डॉकिंग clamping प्लेट पर तय है, विघटन सुविधाजनक है।
| मॉडल | BL26 |
| चौड़ाई, A [मिमी] | 111 |
| ऊंचाई, बी [मिमी] | 310 |
| लंबाई, ई [मिमी] | 10+2.36n |
| क्षैतिज बंदरगाह दूरी, सी [मिमी] | 50 |
| ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी] | 250 |
| अधिकतम दबाव [Mpa] | 3 |
| अधिकतम प्रवाह दर [एम3/घंटा] | 8.1 |
| वजन [किलो] | 1.3+0.12n |
मॉडल
बीएल1
| मॉडल | BL14 | बीएल20 | BL26 | BL26C | BL50 | BL95 |
| चौड़ाई, A [मिमी] | 78 | 76 | 111 | 124 | 111 | 191 |
| ऊंचाई, बी [मिमी] | 206 | 310 | 310 | 304 | 525 | 616 |
| लंबाई, ई [मिमी] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| क्षैतिज बंदरगाह दूरी, सी [मिमी] | 42 | 42 | 50 | 70 | 50 | 92 |
| ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी] | 172 | 282 | 250 | 250 | 466 | 519 |
| अधिकतम दबाव [Mpa] | 3 | 3 | 3 | 3/45 | 3/45 | 3/45 |
| अधिकतम प्रवाह दर [एम3/घंटा] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| वजन [किलो] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| मॉडल | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| चौड़ाई, A [मिमी] | 246 | 307 | 321 | 429 | 248 | 322 |
| ऊंचाई, बी [मिमी] | 528 | 696 | 738 | 1398 | 495 | 739 |
| लंबाई, ई [मिमी] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| क्षैतिज बंदरगाह दूरी, सी [मिमी] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी] | 456 | 567 | 603 | 1190 | 405 | 631 |
| अधिकतम दबाव [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/45 | 3/45 |
| अधिकतम प्रवाह दर [एम3/घंटा] | 42 | 100 | 100 | 300 | 42 | 100 |
| वजन [किलो] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
