बाओड हीट एक्सचेंजर उपकरण कं, लिमिटेड

|
| Place of Origin: | China |
| ब्रांड नाम: | Baode |
| प्रमाणन: | CCS/UL/CE |
| Model Number: | BL30 series |
| Minimum Order Quantity: | 1 Units |
|---|---|
| मूल्य: | USD 50-1000per Units |
| Packaging Details: | Plywood Box |
| Delivery Time: | 14-18 working days |
| Payment Terms: | T/T |
| Supply Ability: | 1000 Units per month |
| Product name: | High Quality Plate Type of Heat Exchanger Compact Brazed Plate Heat Exchanger | Main application: | car engine oil cooler/hydraulic heat exchanger |
|---|---|---|---|
| Brazing material: | Copper | Oil cooler type: | Copper brazed plate heat exchanger |

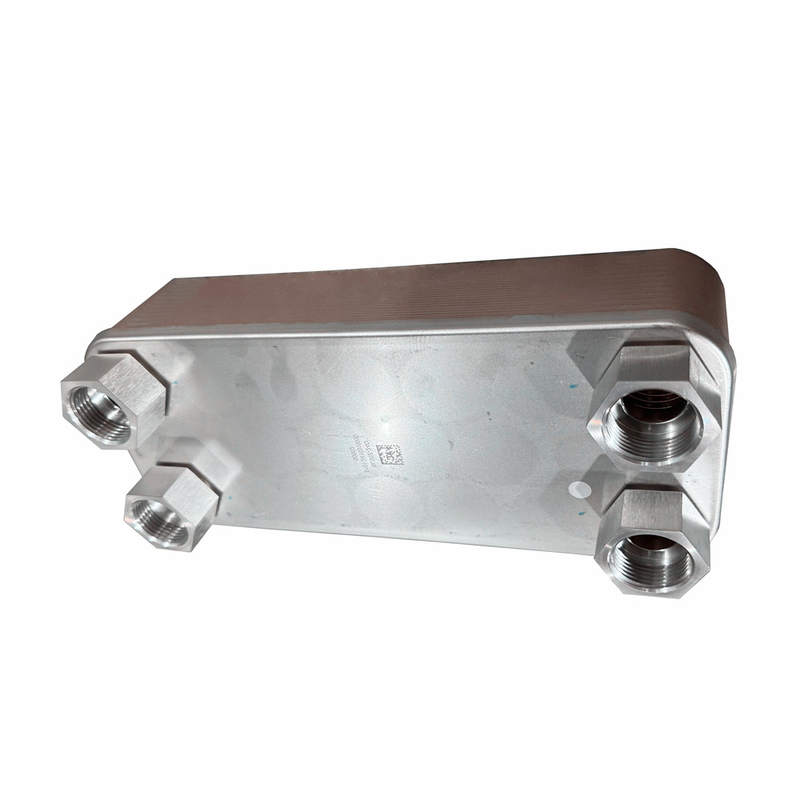

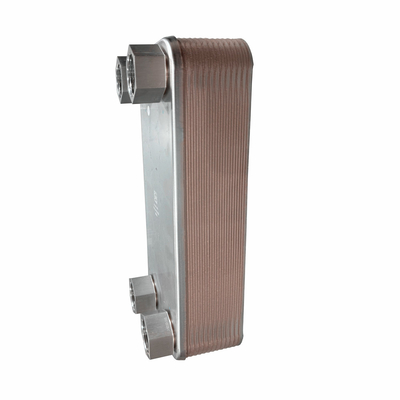

उच्च गुणवत्ता वाली प्लेट प्रकार की हीट एक्सचेंजर कॉम्पैक्ट ब्रेज़्ड प्लेट हीट एक्सचेंजर
विवरण
ब्राज प्लेट हीट एक्सचेंजर एक प्रकार का कुशल, कॉम्पैक्ट और हल्के गर्मी विनिमय उपकरण है, जिसका व्यापक रूप से कई उद्योगों में उपयोग किया जाता है।यह प्लेटों के बीच वेल्डेड और सील संपर्क का उपयोग करके गर्मी हस्तांतरण और विनिमय का एहसास होता है.
सबसे पहले, कार्य सिद्धांत
वेल्डेड प्लेट हीट एक्सचेंजर का काम करने का सिद्धांत मुख्य रूप से हीट एक्सचेंजर प्लेटों के बीच गर्मी हस्तांतरण तंत्र पर आधारित है। उपकरण में कई समानांतर चादरें होती हैं,जो एक ब्रेज़िंग प्रक्रिया द्वारा जुड़े हुए हैं. हीट एक्सचेंज फ्लूइड एक तरफ एक चैनल के माध्यम से बहता है, जबकि शीतलक दूसरी तरफ एक चैनल के माध्यम से बहता है. जब दोनों तरल पदार्थ प्लेट के संपर्क बिंदु पर मिलते हैं, तो वे एक दूसरे के संपर्क में आते हैं।गर्मी प्लेट के माध्यम से उच्च तापमान वाले तरल से निम्न तापमान वाले तरल में स्थानांतरित हो जाती है, गर्मी के हस्तांतरण और आदान-प्रदान को पूरा करता है।
दूसरा, संरचनात्मक विशेषताएं
1. कॉम्पैक्ट डिजाइनः ब्राज प्लेट हीट एक्सचेंजर कॉम्पैक्ट डिजाइन का उपयोग करता है, जिससे यह बहुत छोटी जगह पर कब्जा कर लेता है, सीमित स्थान अवसरों के लिए उपयुक्त है। पारंपरिक हीट एक्सचेंज उपकरण की तुलना में,यह आकार और वजन में हल्का है, और स्थापित करने और बनाए रखने में आसान है।
2. कुशल ताप हस्तांतरणः प्लेट और प्लेट के बीच वेल्डिंग संपर्क के कारण, उच्च ताप हस्तांतरण दक्षता प्राप्त की जा सकती है।वेल्डेड प्लेट हीट एक्सचेंजर में उच्च ताप चालकता और कम ताप प्रतिरोध होता है, जिससे हीट एक्सचेंजर की ऊर्जा दक्षता में सुधार होता है।
3उच्च दबाव प्रतिरोधः ब्राज़िंग प्रक्रिया से जुड़े प्लेट हीट एक्सचेंजर में उच्च दबाव और उच्च तापमान वातावरण का सामना करने में सक्षम है।
| मॉडल | BL26 |
| चौड़ाई, A [मिमी] | 111 |
| ऊंचाई, बी [मिमी] | 310 |
| लंबाई, ई [मिमी] | 10+2.36n |
| क्षैतिज बंदरगाह दूरी, सी [मिमी] | 50 |
| ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी] | 250 |
| अधिकतम दबाव [Mpa] | 3 |
| अधिकतम प्रवाह दर [एम3/घंटा] | 8.1 |
| वजन [किलो] | 1.3+0.12n |
मॉडल
बीएल1
| मॉडल | BL14 | बीएल20 | BL26 | BL26C | BL50 | BL95 |
| चौड़ाई, A [मिमी] | 78 | 76 | 111 | 124 | 111 | 191 |
| ऊंचाई, बी [मिमी] | 206 | 310 | 310 | 304 | 525 | 616 |
| लंबाई, ई [मिमी] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| क्षैतिज बंदरगाह दूरी, सी [मिमी] | 42 | 42 | 50 | 70 | 50 | 92 |
| ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी] | 172 | 282 | 250 | 250 | 466 | 519 |
| अधिकतम दबाव [Mpa] | 3 | 3 | 3 | 3/45 | 3/45 | 3/45 |
| अधिकतम प्रवाह दर [एम3/घंटा] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| वजन [किलो] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| मॉडल | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| चौड़ाई, A [मिमी] | 246 | 307 | 321 | 429 | 248 | 322 |
| ऊंचाई, बी [मिमी] | 528 | 696 | 738 | 1398 | 495 | 739 |
| लंबाई, ई [मिमी] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| क्षैतिज बंदरगाह दूरी, सी [मिमी] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी] | 456 | 567 | 603 | 1190 | 405 | 631 |
| अधिकतम दबाव [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/45 | 3/45 |
| अधिकतम प्रवाह दर [एम3/घंटा] | 42 | 100 | 100 | 300 | 42 | 100 |
| वजन [किलो] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
