बाओड हीट एक्सचेंजर उपकरण कं, लिमिटेड

|
| Place of Origin: | China |
| ब्रांड नाम: | Baode |
| प्रमाणन: | CCS/UL/CE |
| Model Number: | BL30 series |
| Minimum Order Quantity: | 5 Units |
|---|---|
| मूल्य: | USD 200-500per Units |
| Packaging Details: | Plywood Box |
| Delivery Time: | 14-18 working days |
| Payment Terms: | T/T |
| Supply Ability: | 1000 Units per month |
| Product name: | Best Price Stainless Steel Engine Water-cooled Brazed Plate Heat Exchanger | Main application: | Industry heating, HVAC&R |
|---|---|---|---|
| Brazing material: | Copper | Oil cooler type: | Copper brazed plate heat exchanger |

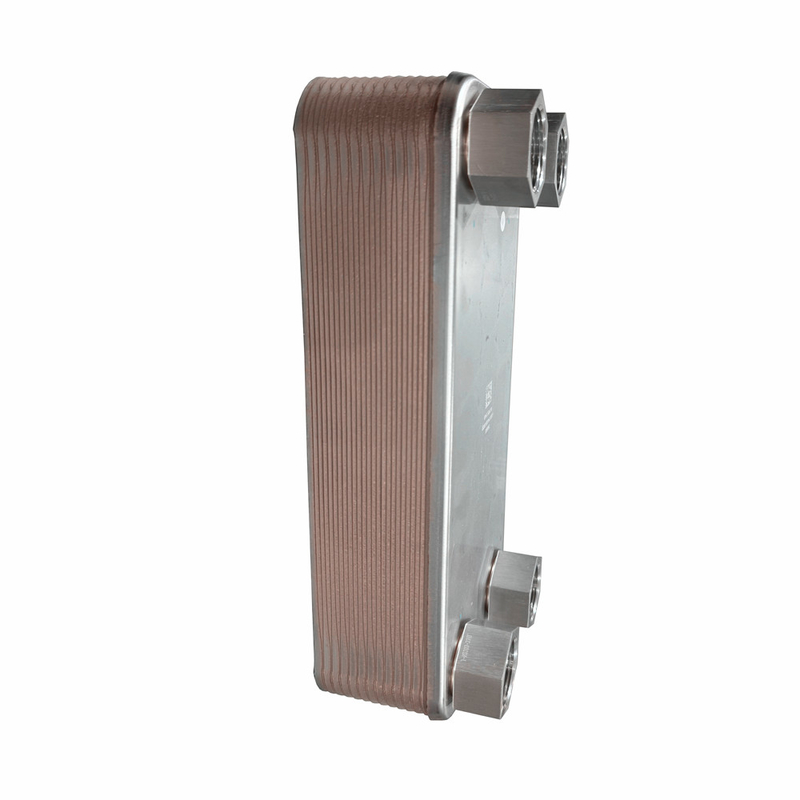

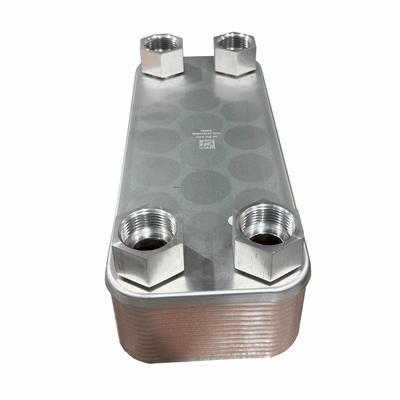

सबसे अच्छी कीमत स्टेनलेस स्टील इंजन पानी से ठंडा ब्राज प्लेट हीट एक्सचेंजर
कार्य सिद्धांत
ब्राज प्लेट हीट एक्सचेंजर एक आम तौर पर इस्तेमाल किया गर्मी विनिमय उपकरण है, इसके कामकाजी सिद्धांत इस प्रकार हैः
1. सिद्धांत अवलोकन
पीतल हीट एक्सचेंजर समानांतर रूप से व्यवस्थित धातु प्लेटों की एक श्रृंखला से बना है, प्लेटों पीतल प्रौद्योगिकी द्वारा जुड़े हुए हैं, तरल पदार्थ प्लेट और प्लेट के बीच बारी-बारी से बहता है,और गर्मी गर्मी के हस्तांतरण को प्राप्त करने के लिए प्लेट की सतह के माध्यम से सीधे स्थानांतरित किया जाता है.
2द्रव प्रवाह
कार्य प्रक्रिया के दौरान, ठंडे और गर्म तरल पदार्थ प्लेट हीट एक्सचेंजर के विभिन्न पक्षों के माध्यम से प्रवेश करते हैं, क्रमशः गर्म पक्ष और ठंडे पक्ष कहा जाता है,गर्म तरल आमतौर पर एक उच्च तापमान तरल पदार्थ (जैसे गर्म पानी) है, भाप आदि) और ठंडा द्रव आमतौर पर एक कम तापमान का द्रव होता है (जैसे ठंडा पानी, शीतलक आदि) ।
3. गर्मी हस्तांतरण
गर्म तरल पदार्थ गर्म पक्ष पर प्लेटों के बीच बहता है, प्लेट में गर्मी स्थानांतरित करता है, जो फिर प्लेट की सतह के माध्यम से ठंड तरल पदार्थ में गर्मी स्थानांतरित करता है।ठंडे तरल पदार्थ ठंडे पक्ष पर प्लेटों के बीच बहता हैइस प्रकार, गर्म द्रव का तापमान घटता है और ठंडा द्रव का तापमान बढ़ता है।
| मॉडल | BL26 |
| चौड़ाई, A [मिमी] | 111 |
| ऊंचाई, बी [मिमी] | 310 |
| लंबाई, ई [मिमी] | 10+2.36n |
| क्षैतिज बंदरगाह दूरी, सी [मिमी] | 50 |
| ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी] | 250 |
| अधिकतम दबाव [Mpa] | 3 |
| अधिकतम प्रवाह दर [एम3/घंटा] | 8.1 |
| वजन [किलो] | 1.3+0.12n |
मॉडल
बी
| मॉडल | BL14 | बीएल20 | BL26 | BL26C | BL50 | BL95 |
| चौड़ाई, A [मिमी] | 78 | 76 | 111 | 124 | 111 | 191 |
| ऊंचाई, बी [मिमी] | 206 | 310 | 310 | 304 | 525 | 616 |
| लंबाई, ई [मिमी] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| क्षैतिज बंदरगाह दूरी, सी [मिमी] | 42 | 42 | 50 | 70 | 50 | 92 |
| ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी] | 172 | 282 | 250 | 250 | 466 | 519 |
| अधिकतम दबाव [Mpa] | 3 | 3 | 3 | 3/45 | 3/45 | 3/45 |
| अधिकतम प्रवाह दर [एम3/घंटा] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| वजन [किलो] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| मॉडल | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| चौड़ाई, A [मिमी] | 246 | 307 | 321 | 429 | 248 | 322 |
| ऊंचाई, बी [मिमी] | 528 | 696 | 738 | 1398 | 495 | 739 |
| लंबाई, ई [मिमी] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| क्षैतिज बंदरगाह दूरी, सी [मिमी] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी] | 456 | 567 | 603 | 1190 | 405 | 631 |
| अधिकतम दबाव [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/45 | 3/45 |
| अधिकतम प्रवाह दर [एम3/घंटा] | 42 | 100 | 100 | 300 | 42 | 100 |
| वजन [किलो] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
