बाओड हीट एक्सचेंजर उपकरण कं, लिमिटेड

|
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Baode |
| प्रमाणन: | CCS/UL/CE |
| मॉडल संख्या: | BL30 श्रृंखला |
| न्यूनतम आदेश मात्रा: | 1 इकाइयां |
|---|---|
| मूल्य: | USD 50-1000per Units |
| पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
| प्रसव के समय: | 14-18 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 1000 इकाइयां |
| उत्पाद का नाम: | तांबा कंडेनसर Bphe ब्राज प्लेट हीट एक्सचेंजर चिलर हीट पंप एयर कंडीशनर के लिए उपयोग | मुख्य अनुप्रयोग: | कार इंजन ऑयल कूलर/हाइड्रोलिक हीट एक्सचेंजर |
|---|---|---|---|
| टांकना सामग्री: | तांबा | तेल कूलर प्रकार: | कॉपर ब्रेज़्ड प्लेट हीट एक्सचेंजर |

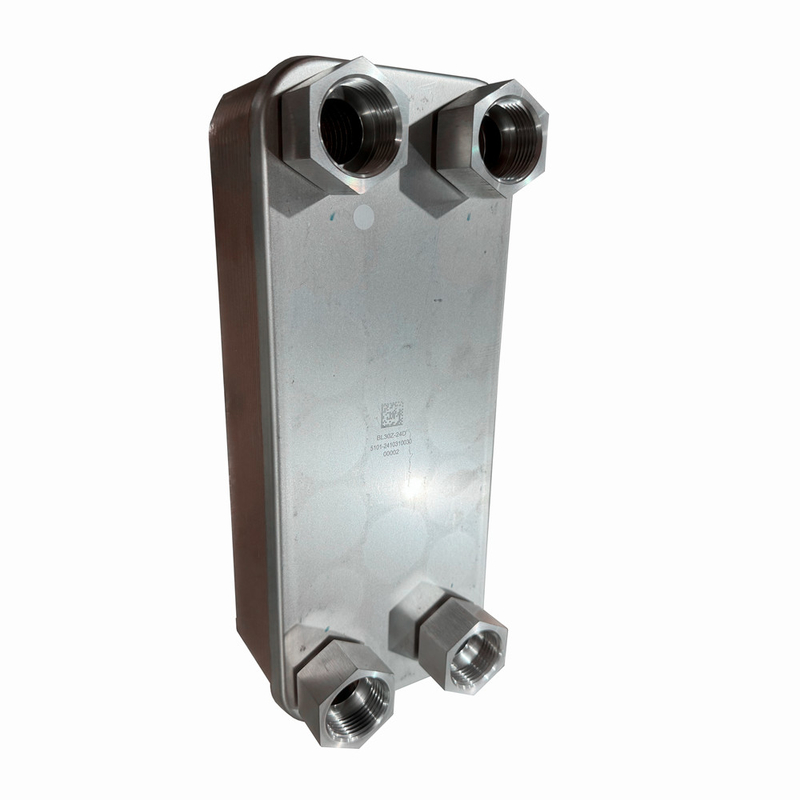

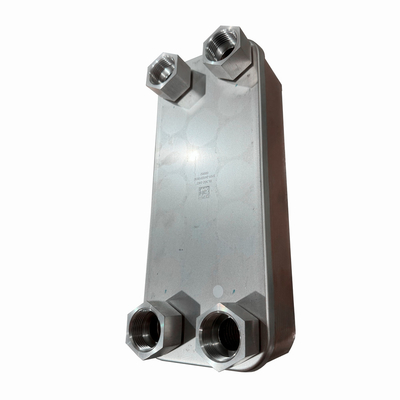

तांबा कंडेनसर Bphe ब्राज प्लेट हीट एक्सचेंजर चिलर हीट पंप एयर कंडीशनर के लिए उपयोग
उत्पाद का वर्णन
वेल्डेड प्लेट हीट एक्सचेंजर का सिद्धांत और अनुप्रयोग
1सिद्धांत का अवलोकन
वेल्डेड प्लेट हीट एक्सचेंजर एक कुशल हीट एक्सचेंज उपकरण है, इसका मूल सिद्धांत प्रवाह चैनल से मिलकर धातु प्लेटों की एक श्रृंखला का उपयोग है,ताकि प्लेट गर्मी विनिमय में दो या अधिक तरल पदार्थपट्टिका हीट एक्सचेंजर में, पट्टिका हीट एक्सचेंजर में, धातुओं के बीच एक ठोस कनेक्शन प्राप्त करने के लिए पट्टिका धातु को पिघलने के बाद संयुक्त अंतराल को भरना है।सुई वेल्डिंग तकनीक प्लेटों की कस और संरचनात्मक शक्ति सुनिश्चित करती है और द्रव के लिए एक स्थिर गर्मी विनिमय वातावरण प्रदान करती है.
2प्लेट संरचना और विशेषताएं
प्लेट हीट एक्सचेंजर एक श्रृंखला से बने होते हैं तरंगदार धातु की प्लेटें ओवरलैप, और एक पतली और समान प्रवाह चैनल प्लेटों के बीच बनाया जाता है। इसकी विशेषताओं में कॉम्पैक्ट संरचना शामिल है,उच्च ताप हस्तांतरण दक्षताइसके अलावा प्लेट हीट एक्सचेंजर में मजबूत अनुकूलन क्षमता, आसान विस्तार और लचीले संयोजन के फायदे भी हैं।जो विभिन्न अवसरों और प्रक्रियाओं की गर्मी विनिमय जरूरतों को पूरा कर सकते हैं.
3. ब्रेज़िंग प्रक्रिया का सिद्धांत
पीसने की प्रक्रिया में, भरने वाली धातु को पिघलाया जाता है और प्लेटों के बीच के अंतराल में भरा जाता है, और धातुओं के बीच संबंध बनाने के लिए कैपिलरी क्रिया के माध्यम से संयुक्त अंतराल में प्रवेश करता है।ब्रेज़िंग प्रक्रिया में ब्रेज़िंग तापमान जैसे मापदंडों का सख्त नियंत्रण आवश्यक है, समय और ग्रेफाइट बल यह सुनिश्चित करने के लिए कि ब्राज़िंग भराव धातु पूरी तरह से पिघल जाती है और एक अच्छा जोड़ बनता है। ब्राज़िंग के बाद हीट एक्सचेंजर में उच्च सील और संरचनात्मक ताकत होती है,और काम करने की प्रक्रिया के दौरान उत्पन्न दबाव और तापमान परिवर्तनों का सामना कर सकते हैं.
| मॉडल | BL26 |
| चौड़ाई, A [मिमी] | 111 |
| ऊंचाई, बी [मिमी] | 310 |
| लंबाई, ई [मिमी] | 10+2.36n |
| क्षैतिज बंदरगाह दूरी, सी [मिमी] | 50 |
| ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी] | 250 |
| अधिकतम दबाव [Mpa] | 3 |
| अधिकतम प्रवाह दर [एम3/घंटा] | 8.1 |
| वजन [किलो] | 1.3+0.12n |
मॉडल
बीएल1
| मॉडल | BL14 | बीएल20 | BL26 | BL26C | BL50 | BL95 |
| चौड़ाई, A [मिमी] | 78 | 76 | 111 | 124 | 111 | 191 |
| ऊंचाई, बी [मिमी] | 206 | 310 | 310 | 304 | 525 | 616 |
| लंबाई, ई [मिमी] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| क्षैतिज बंदरगाह दूरी, सी [मिमी] | 42 | 42 | 50 | 70 | 50 | 92 |
| ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी] | 172 | 282 | 250 | 250 | 466 | 519 |
| अधिकतम दबाव [Mpa] | 3 | 3 | 3 | 3/45 | 3/45 | 3/45 |
| अधिकतम प्रवाह दर [एम3/घंटा] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| वजन [किलो] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| मॉडल | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| चौड़ाई, A [मिमी] | 246 | 307 | 321 | 429 | 248 | 322 |
| ऊंचाई, बी [मिमी] | 528 | 696 | 738 | 1398 | 495 | 739 |
| लंबाई, ई [मिमी] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| क्षैतिज बंदरगाह दूरी, सी [मिमी] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी] | 456 | 567 | 603 | 1190 | 405 | 631 |
| अधिकतम दबाव [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/45 | 3/45 |
| अधिकतम प्रवाह दर [एम3/घंटा] | 42 | 100 | 100 | 300 | 42 | 100 |
| वजन [किलो] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
व्यक्ति से संपर्क करें: Qi
दूरभाष: 860510-86020200-812
