स्टेनलेस स्टील के लिए सबसे अच्छी कीमत प्रदान की गई इंजन पानी से ठंडा

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	Baode
प्रमाणन:	CCS/UL/CE
मॉडल संख्या:	BL210 श्रृंखला

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1 इकाइयां
मूल्य:	USD 50-1000per Units
पैकेजिंग विवरण:	परतदार लकड़ी वाला बॉक्स
प्रसव के समय:	14-18 कार्य दिवस
भुगतान शर्तें:	टी/टी
आपूर्ति की क्षमता:	प्रति माह 1000 इकाइयां

संपर्क करें

विस्तृत उत्पाद विवरण

उत्पाद का नाम:	स्टेनलेस स्टील के लिए सबसे अच्छी कीमत प्रदान की गई इंजन पानी से ठंडा	मुख्य अनुप्रयोग:	कार इंजन ऑयल कूलर/हाइड्रोलिक हीट एक्सचेंजर
टांकना सामग्री:	तांबा	तेल कूलर प्रकार:	कॉपर ब्रेज़्ड प्लेट हीट एक्सचेंजर

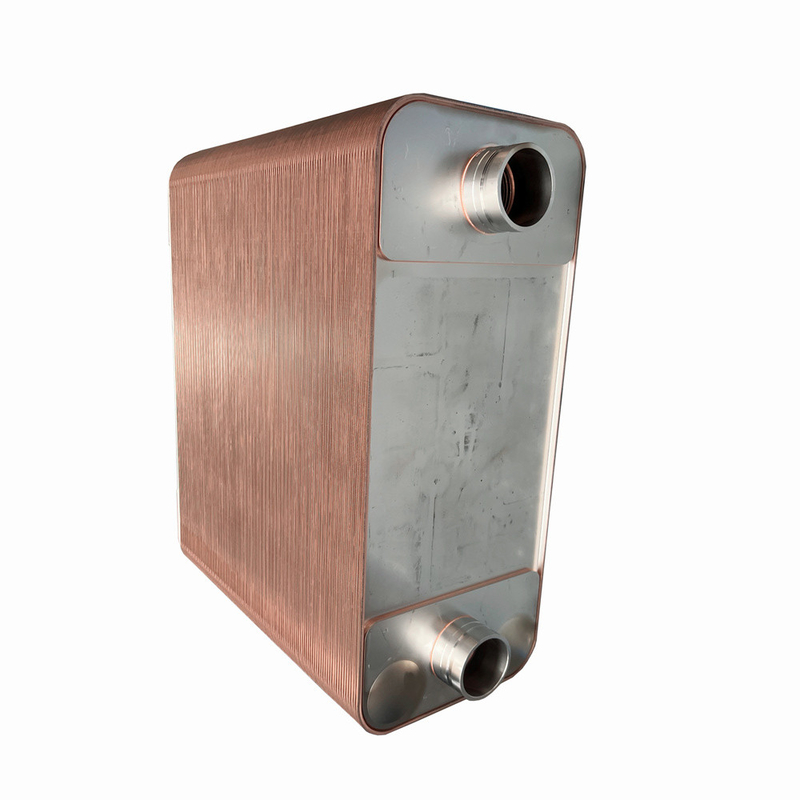

स्टेनलेस स्टील के लिए सबसे अच्छी कीमत प्रदान की गई इंजन पानी से ठंडा

उत्पाद का वर्णन

ब्राज्ड प्लेट हीट एक्सचेंजर में कोई गास्केट नहीं, कोई रिसाव नहीं, हल्का वजन, छोटा आकार, कम कीमत, आसान विघटन और स्थापना और उच्च गर्मी हस्तांतरण दक्षता के फायदे हैं।संरचना भाप के लिए उपयुक्त हैपानी या प्रक्रिया तरल पदार्थ और दोनों तरल पदार्थों के बीच न्यूनतम तापमान अंतर के साथ इस्तेमाल किया जा सकता है।

पट्टित प्लेट हीट एक्सचेंजर ट्यूब बंडल के असमान तनाव को कैसे रोका जाए?
वेल्डेड प्लेट हीट एक्सचेंजर्स कई स्टैम्प्ड वेल्डेड शीट्स से बने होते हैं, जो संबंधित अंतराल पर व्यवस्थित होते हैं, जिन्हें वॉशर से सील किया जाता है और फ्रेम और प्रेसिंग स्क्रू के साथ ओवरलैप किया जाता है।प्लेट और गास्केट के चार कोने छेद एक तरल पदार्थ वितरण ट्यूब और एक संग्रह ट्यूब बनाते हैं, और गर्म और ठंडे तरल पदार्थों को प्रत्येक प्लेट के दोनों ओर के प्रवाह चैनलों में उचित रूप से अलग किया जाता है ताकि गर्मी विनिमय के लिए प्लेट के माध्यम से प्रवाह किया जा सके।

सबसे पहले, लेटेड प्लेट हीट एक्सचेंजर के लिफ्टिंग लुग को इस तरह से रखें कि हीट एक्सचेंजर का स्लाइड तनाव स्थिति (और ऊर्ध्वाधर दिशा) में हो,गर्मी एक्सचेंजर के गुरुत्वाकर्षण का सामना, ट्यूब बंडल पर प्रत्यक्ष तनाव से बचने के लिए, और बफ़ल खोल खरोंच से बचने के लिए। दूसरे, प्लेट और खोल हीट एक्सचेंजर उठाने की प्रक्रिया में,स्थिति कान की समतलता को एक ही समय में बनाए रखा जाना चाहिए, ताकि ट्यूब बंडल को ऊर्ध्वाधर संपीड़ित न किया जाए।गर्म तरल पदार्थ संवहन के माध्यम से ट्यूब की दीवार के एक तरफ गर्मी स्थानांतरित करता है, और फिर प्रवाह के माध्यम से एक तरफ से दूसरी तरफ गर्मी स्थानांतरित करता है, और ट्यूब की दीवार के दूसरे पक्ष संवहन के माध्यम से ठंडे तरल पदार्थ के लिए गर्मी स्थानांतरित करता है,इस प्रकार गर्मी एक्सचेंजर की गर्मी हस्तांतरण प्रक्रिया को पूरा.

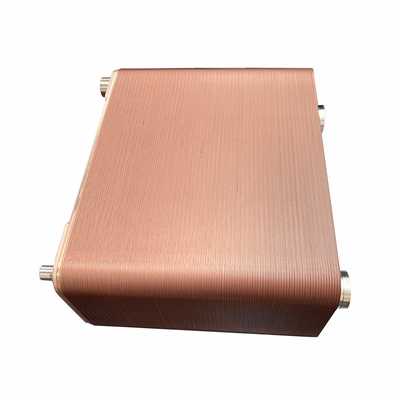

स्टेनलेस स्टील के लिए सबसे अच्छी कीमत प्रदान की गई इंजन पानी से ठंडा 0

मॉडल	BL26
चौड़ाई, A [मिमी]	111
ऊंचाई, बी [मिमी]	310
लंबाई, ई [मिमी]	10+2.36n
क्षैतिज बंदरगाह दूरी, सी [मिमी]	50
ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी]	250
अधिकतम दबाव [Mpa]	3
अधिकतम प्रवाह दर [एम3/घंटा]	8.1
वजन [किलो]	1.3+0.12n

मॉडल

बीएल1

मॉडल	BL14	बीएल20	BL26	BL26C	BL50	BL95
चौड़ाई, A [मिमी]	78	76	111	124	111	191
ऊंचाई, बी [मिमी]	206	310	310	304	525	616
लंबाई, ई [मिमी]	9+2.3n	9+2.3n	10+2.36n	13+2.4n	10+2.35n	11+2.35n
क्षैतिज बंदरगाह दूरी, सी [मिमी]	42	42	50	70	50	92
ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी]	172	282	250	250	466	519
अधिकतम दबाव [Mpa]	3	3	3	3/45	3/45	3/45
अधिकतम प्रवाह दर [एम3/घंटा]	3.6	3.6	8.1	8.1	12.7	39
वजन [किलो]	0.6+0.06n	1.0+0.08n	1.3+0.12n	2.2+0.16n	2.6+0.19n	7.8+0.36n

मॉडल	BL120	BL190	BL200	BL1400	BL100 *	BL200 *
चौड़ाई, A [मिमी]	246	307	321	429	248	322
ऊंचाई, बी [मिमी]	528	696	738	1398	495	739
लंबाई, ई [मिमी]	13+2.36n	13+2.75n	13+2.7n	22+2.78n	10+2.15n	13+2.55n
क्षैतिज बंदरगाह दूरी, सी [मिमी]	174	179	188	220	157	205.2
ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी]	456	567	603	1190	405	631
अधिकतम दबाव [Mpa]	3	3	2.1	1.5	3/45	3/45
अधिकतम प्रवाह दर [एम3/घंटा]	42	100	100	300	42	100
वजन [किलो]	7.2+0.52n	12.5+0.72n	13+0.75n	31.8+1.73n	6.5+0.37n	13+0.78n
