बाओड हीट एक्सचेंजर उपकरण कं, लिमिटेड

|
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Baode |
| प्रमाणन: | CCS/UL/CE |
| मॉडल संख्या: | HBL95 श्रृंखला |
| न्यूनतम आदेश मात्रा: | 1 इकाइयां |
|---|---|
| मूल्य: | USD 50-1000per Units |
| पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
| प्रसव के समय: | 14-18 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 1000 इकाइयां |
| उत्पाद का नाम: | ब्राज्ड रेफ्रिजरेन्ट आसान स्थापित स्टेनलेस स्टील कील चिलर ब्राज्ड प्लेट हीट एक्सचेंजर | मुख्य अनुप्रयोग: | कार इंजन ऑयल कूलर/हाइड्रोलिक हीट एक्सचेंजर |
|---|---|---|---|
| टांकना सामग्री: | तांबा | तेल कूलर प्रकार: | कॉपर ब्रेज़्ड प्लेट हीट एक्सचेंजर |

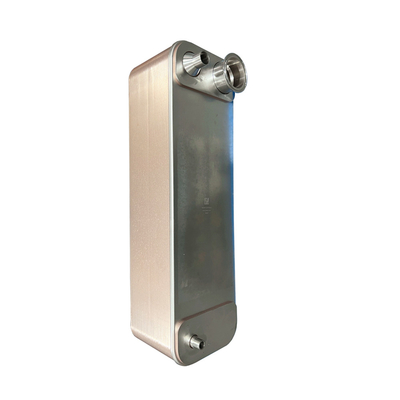

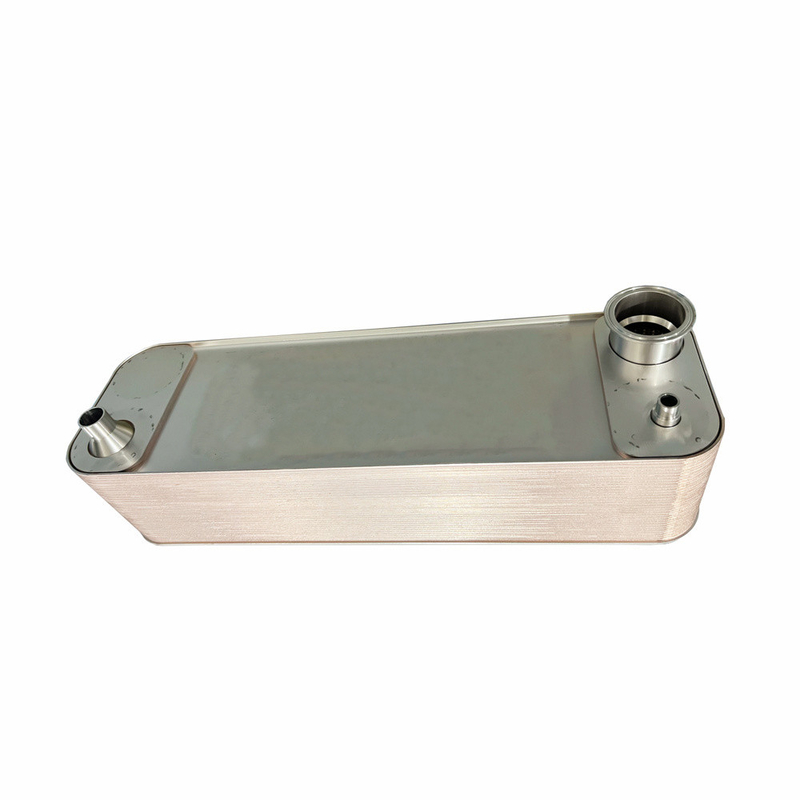

ब्राज्ड रेफ्रिजरेन्ट आसान स्थापित स्टेनलेस स्टील कील चिलर ब्राज्ड प्लेट हीट एक्सचेंजर
उत्पाद का वर्णन
कार्य सिद्धांत
वेल्डेड प्लेट हीट एक्सचेंजर उभरा concave और घुमावदार स्टेनलेस स्टील प्लेटों की एक श्रृंखला से मिलकर बनता है; जैसा कि नीचे दिए गए चित्र में दिखाया गया है, दो आसन्न प्लेटों को एक चैनल बनाने के लिए 180 ° घुमाया जाता है,और फिर शुद्ध तांबे या निकल का उपयोग एक वैक्यूम ब्रेज़िंग फर्नेस में एक बेजिंग फिलर धातु के रूप में किया जाता हैप्लेटों के बीच एक नहर बन जाती है और कोनों पर कोने के छेदों का वितरण दोनों माध्यमों को नहर में बारी-बारी से बहने देता है।बड़ी संख्या में संपर्क बिंदुओं अच्छी यांत्रिक शक्ति प्रदान करते हैंसंपर्क बिंदुओं और किनारों को तांबे के पट्टे से सील किया जाता है ताकि मीडिया के दोनों पक्षों और बाहरी दुनिया के बीच पूर्ण अलगाव सुनिश्चित किया जा सके।
गर्मी हस्तांतरण विशेषता
1. कॉम्पैक्ट संरचना, स्थापित करने में आसान
2. हल्के वजन, केवल शेल और ट्यूब हीट एक्सचेंजर के 20 ~ 30% के बराबर
3टिकाऊ, उच्च तापमान और दबाव का सामना कर सकता है
4. कम गंदगी गुणांक, उच्च अस्थिरता गंदगी गुणांक को कम करती है, इस प्रकार सफाई की संख्या को कम करती है
5उच्च गर्मी हस्तांतरण दक्षता, कम पानी की खपत
आवेदन क्षेत्र
कपड़ा कागज उद्योगः अपशिष्ट गैस और तरल अपशिष्ट के अपशिष्ट गर्मी का उपयोग
रासायनिक उद्योगः ताप, शीतलन, वाष्पीकरण, संघनन प्रक्रियाएं
विद्युत उद्योगः ट्रांसफार्मर तेल कूलर, टरबाइन तेल कूलर के रूप में
धातुकर्म उद्योगः जैसे कि वाल्व मिल, निरंतर कास्टिंग मशीन, ऑक्सीजन जनरेटर स्नेहन तेल कूलर, परिसंचरण पानी कूलर
क्षेत्रीय केंद्रीय हीटिंगः भाप पानी हीटिंग हीट एक्सचेंजर, मध्यवर्ती हीट एक्सचेंज स्टेशन हीटर, माध्यमिक प्रणाली वॉटर हीटर
रेफ्रिजरेशन एयर कंडीशनिंग और एचवीएसी उद्योग जैसे वाष्पीकरण, कंडेनसर, गैस सुपरहीटर, तरल उप-कूलर, पुनर्योजक, आदि
| मॉडल | BL26 |
| चौड़ाई, A [मिमी] | 111 |
| ऊंचाई, बी [मिमी] | 310 |
| लंबाई, ई [मिमी] | 10+2.36n |
| क्षैतिज बंदरगाह दूरी, सी [मिमी] | 50 |
| ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी] | 250 |
| अधिकतम दबाव [Mpa] | 3 |
| अधिकतम प्रवाह दर [एम3/घंटा] | 8.1 |
| वजन [किलो] | 1.3+0.12n |
मॉडल
बीएल1
| मॉडल | BL14 | बीएल20 | BL26 | BL26C | BL50 | BL95 |
| चौड़ाई, A [मिमी] | 78 | 76 | 111 | 124 | 111 | 191 |
| ऊंचाई, बी [मिमी] | 206 | 310 | 310 | 304 | 525 | 616 |
| लंबाई, ई [मिमी] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| क्षैतिज बंदरगाह दूरी, सी [मिमी] | 42 | 42 | 50 | 70 | 50 | 92 |
| ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी] | 172 | 282 | 250 | 250 | 466 | 519 |
| अधिकतम दबाव [Mpa] | 3 | 3 | 3 | 3/45 | 3/45 | 3/45 |
| अधिकतम प्रवाह दर [एम3/घंटा] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| वजन [किलो] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| मॉडल | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| चौड़ाई, A [मिमी] | 246 | 307 | 321 | 429 | 248 | 322 |
| ऊंचाई, बी [मिमी] | 528 | 696 | 738 | 1398 | 495 | 739 |
| लंबाई, ई [मिमी] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| क्षैतिज बंदरगाह दूरी, सी [मिमी] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी] | 456 | 567 | 603 | 1190 | 405 | 631 |
| अधिकतम दबाव [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/45 | 3/45 |
| अधिकतम प्रवाह दर [एम3/घंटा] | 42 | 100 | 100 | 300 | 42 | 100 |
| वजन [किलो] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
