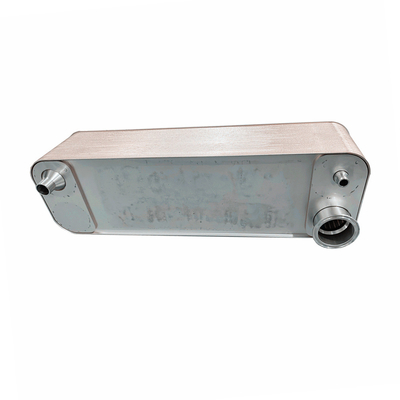

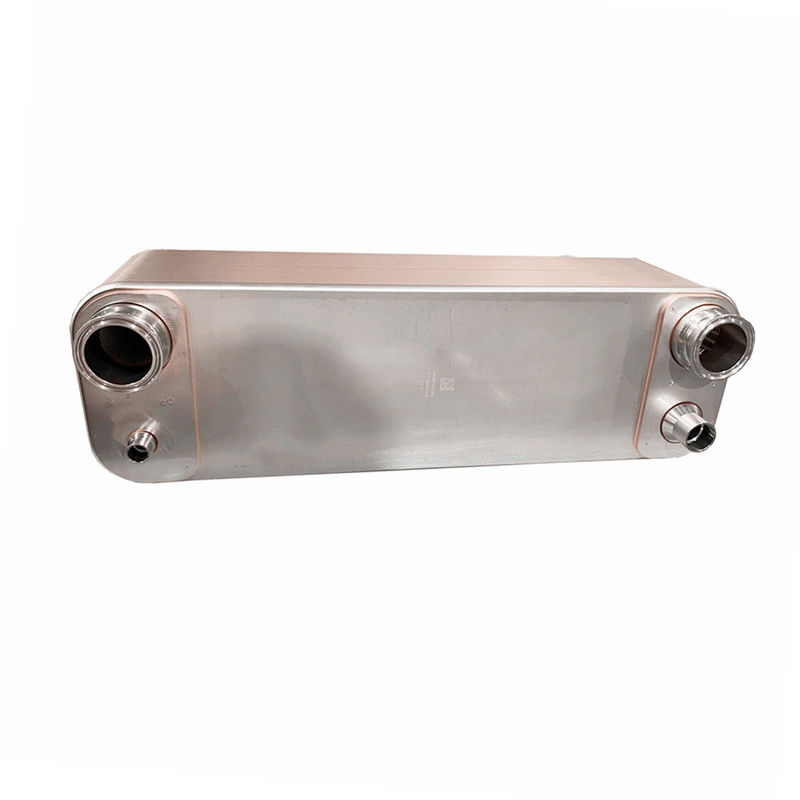

उच्च तापमान टिकाऊ तांबा पीतल गर्मी एक्सचेंजर दूध पानी चिलर के लिए

उत्पाद विवरण:

Place of Origin:	China
ब्रांड नाम:	Baode
प्रमाणन:	CCS/UL/CE
Model Number:	BL95 series

भुगतान & नौवहन नियमों:

Minimum Order Quantity:	1 Units
मूल्य:	USD 50-1000per Units
पैकेजिंग विवरण:	परतदार लकड़ी वाला बॉक्स
Delivery Time:	14-18 working days
Payment Terms:	T/T
Supply Ability:	1000 Units per month

संपर्क करें

विस्तृत उत्पाद विवरण

उत्पाद का नाम:	उच्च तापमान टिकाऊ तांबा पीतल गर्मी एक्सचेंजर दूध पानी चिलर के लिए	Main application:	car engine oil cooler/hydraulic heat exchanger
Brazing material:	Copper	तेल कूलर प्रकार:	कॉपर ब्रेज़्ड प्लेट हीट एक्सचेंजर

उच्च तापमान टिकाऊ तांबा पीतल गर्मी एक्सचेंजर दूध पानी चिलर के लिए

विवरण

ब्राज प्लेट हीट एक्सचेंजर एक प्रकार का कुशल, कॉम्पैक्ट और हल्के गर्मी विनिमय उपकरण है, जिसका व्यापक रूप से कई उद्योगों में उपयोग किया जाता है।यह प्लेटों के बीच वेल्डेड और सील संपर्क का उपयोग करके गर्मी हस्तांतरण और विनिमय का एहसास होता है.

सबसे पहले, कार्य सिद्धांत
वेल्डेड प्लेट हीट एक्सचेंजर का कार्य सिद्धांत मुख्य रूप से हीट एक्सचेंजर प्लेटों के बीच गर्मी हस्तांतरण तंत्र पर आधारित है। उपकरण में कई समानांतर शीट शामिल हैं,जो एक ब्रेज़िंग प्रक्रिया द्वारा जुड़े हुए हैं. हीट एक्सचेंज फ्लूइड एक तरफ एक चैनल के माध्यम से बहता है, जबकि शीतलक दूसरी तरफ एक चैनल के माध्यम से बहता है। जब दोनों तरल पदार्थ प्लेट के संपर्क बिंदु पर मिलते हैं, तो वे एक दूसरे के संपर्क में आते हैं।गर्मी प्लेट के माध्यम से उच्च तापमान वाले तरल से निम्न तापमान वाले तरल में स्थानांतरित हो जाती है, गर्मी के हस्तांतरण और आदान-प्रदान को पूरा करता है।

दूसरा, संरचनात्मक विशेषताएं
1. कॉम्पैक्ट डिजाइनः ब्राज प्लेट हीट एक्सचेंजर कॉम्पैक्ट डिजाइन का उपयोग करता है, जिससे यह बहुत छोटी जगह पर कब्जा कर लेता है, सीमित स्थान के अवसरों के लिए उपयुक्त है। पारंपरिक हीट एक्सचेंज उपकरण की तुलना में,यह आकार और वजन में हल्का है, और स्थापित करने और बनाए रखने में आसान है।
2. कुशल ताप हस्तांतरणः प्लेट और प्लेट के बीच वेल्डिंग संपर्क के कारण, उच्च ताप हस्तांतरण दक्षता प्राप्त की जा सकती है।वेल्डेड प्लेट हीट एक्सचेंजर में उच्च ताप चालकता और कम ताप प्रतिरोध होता है, जिससे हीट एक्सचेंजर की ऊर्जा दक्षता में सुधार होता है।
3उच्च दबाव प्रतिरोधः ब्राज़िंग प्रक्रिया से जुड़े प्लेट हीट एक्सचेंजर में उच्च दबाव और उच्च तापमान वातावरण का सामना करने में सक्षम है।

उच्च तापमान टिकाऊ तांबा पीतल गर्मी एक्सचेंजर दूध पानी चिलर के लिए 0

मॉडल	BL26
चौड़ाई, A [मिमी]	111
ऊंचाई, बी [मिमी]	310
लंबाई, ई [मिमी]	10+2.36n
क्षैतिज बंदरगाह दूरी, सी [मिमी]	50
ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी]	250
अधिकतम दबाव [Mpa]	3
अधिकतम प्रवाह दर [एम3/घंटा]	8.1
वजन [किलो]	1.3+0.12n

मॉडल

बीएल1

मॉडल	BL14	बीएल20	BL26	BL26C	BL50	BL95
चौड़ाई, A [मिमी]	78	76	111	124	111	191
ऊंचाई, बी [मिमी]	206	310	310	304	525	616
लंबाई, ई [मिमी]	9+2.3n	9+2.3n	10+2.36n	13+2.4n	10+2.35n	11+2.35n
क्षैतिज बंदरगाह दूरी, सी [मिमी]	42	42	50	70	50	92
ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी]	172	282	250	250	466	519
अधिकतम दबाव [Mpa]	3	3	3	3/45	3/45	3/45
अधिकतम प्रवाह दर [एम3/घंटा]	3.6	3.6	8.1	8.1	12.7	39
वजन [किलो]	0.6+0.06n	1.0+0.08n	1.3+0.12n	2.2+0.16n	2.6+0.19n	7.8+0.36n

मॉडल	BL120	BL190	BL200	BL1400	BL100 *	BL200 *
चौड़ाई, A [मिमी]	246	307	321	429	248	322
ऊंचाई, बी [मिमी]	528	696	738	1398	495	739
लंबाई, ई [मिमी]	13+2.36n	13+2.75n	13+2.7n	22+2.78n	10+2.15n	13+2.55n
क्षैतिज बंदरगाह दूरी, सी [मिमी]	174	179	188	220	157	205.2
ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी]	456	567	603	1190	405	631
अधिकतम दबाव [Mpa]	3	3	2.1	1.5	3/45	3/45
अधिकतम प्रवाह दर [एम3/घंटा]	42	100	100	300	42	100
वजन [किलो]	7.2+0.52n	12.5+0.72n	13+0.75n	31.8+1.73n	6.5+0.37n	13+0.78n
