औद्योगिक जल वातानुकूलन हीट पंप प्लेट वाष्पीकरक ब्राज प्लेट हीट एक्सचेंजर

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	Baode
प्रमाणन:	CCS/UL/CE
मॉडल संख्या:	बीएल95 श्रृंखला

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	5 इकाइयां
मूल्य:	USD 200-500per Units
पैकेजिंग विवरण:	परतदार लकड़ी वाला बॉक्स
प्रसव के समय:	14-18 कार्य दिवस
भुगतान शर्तें:	टी/टी
आपूर्ति की क्षमता:	प्रति माह 1000 इकाइयां

संपर्क करें

विस्तृत उत्पाद विवरण

उत्पाद का नाम:	औद्योगिक जल वातानुकूलन हीट पंप प्लेट वाष्पीकरक ब्राज प्लेट हीट एक्सचेंजर	मुख्य अनुप्रयोग:	औद्योगिक हीटिंग, HVAC&R
टांकना सामग्री:	तांबा	तेल कूलर प्रकार:	कॉपर ब्रेज़्ड प्लेट हीट एक्सचेंजर

औद्योगिक जल वातानुकूलन हीट पंप प्लेट वाष्पीकरक ब्राज प्लेट हीट एक्सचेंजर

कार्य सिद्धांत

ब्राज प्लेट हीट एक्सचेंजर एक आम तौर पर इस्तेमाल किया गर्मी विनिमय उपकरण है, इसके कामकाजी सिद्धांत इस प्रकार हैः
1. सिद्धांत अवलोकन
ब्राज प्लेट हीट एक्सचेंजर समानांतर रूप से व्यवस्थित धातु प्लेटों की एक श्रृंखला से बना है, प्लेटों को ब्राजिंग तकनीक द्वारा जोड़ा जाता है, तरल पदार्थ प्लेट और प्लेट के बीच बारी-बारी से बहता है,और गर्मी गर्मी के हस्तांतरण को प्राप्त करने के लिए प्लेट की सतह के माध्यम से सीधे स्थानांतरित किया जाता है.
2द्रव प्रवाह
कार्य प्रक्रिया के दौरान, ठंडे और गर्म तरल पदार्थ प्लेट हीट एक्सचेंजर के विभिन्न पक्षों के माध्यम से प्रवेश करते हैं, क्रमशः गर्म पक्ष और ठंडे पक्ष कहा जाता है,गर्म तरल आमतौर पर एक उच्च तापमान तरल पदार्थ (जैसे गर्म पानी) है, भाप आदि) और ठंडा तरल आमतौर पर एक कम तापमान का तरल पदार्थ होता है (जैसे ठंडा पानी, शीतल द्रव, आदि) ।
3. गर्मी हस्तांतरण
गर्म तरल पदार्थ गर्म पक्ष पर प्लेटों के बीच बहता है, प्लेट में गर्मी स्थानांतरित करता है, जो फिर प्लेट की सतह के माध्यम से ठंड तरल पदार्थ में गर्मी स्थानांतरित करता है।ठंडे तरल पदार्थ ठंडे पक्ष पर प्लेटों के बीच बहता हैइस प्रकार, गर्म द्रव का तापमान घटता है और ठंडा द्रव का तापमान बढ़ता है।

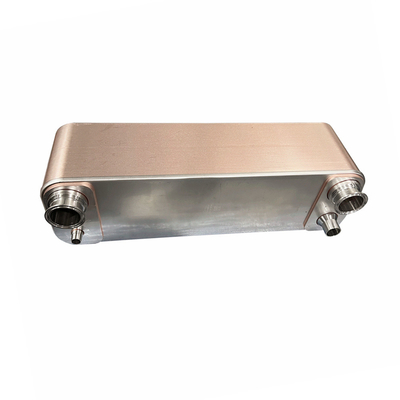

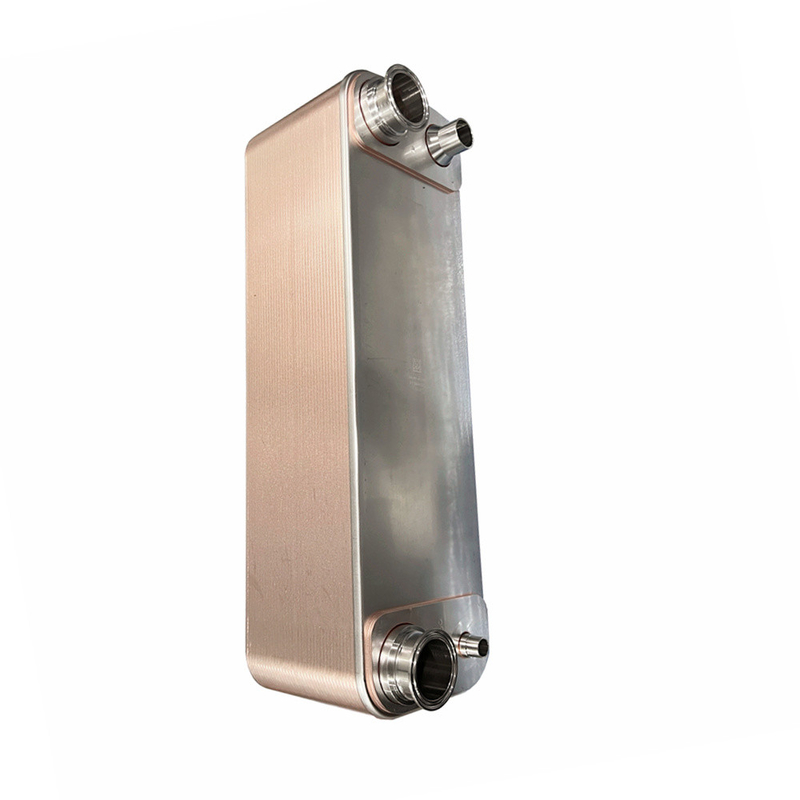

औद्योगिक जल वातानुकूलन हीट पंप प्लेट वाष्पीकरक ब्राज प्लेट हीट एक्सचेंजर 0

मॉडल	BL26
चौड़ाई, A [मिमी]	111
ऊंचाई, बी [मिमी]	310
लंबाई, ई [मिमी]	10+2.36n
क्षैतिज बंदरगाह दूरी, सी [मिमी]	50
ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी]	250
अधिकतम दबाव [Mpa]	3
अधिकतम प्रवाह दर [एम3/घंटा]	8.1
वजन [किलो]	1.3+0.12n

मॉडल

मॉडल	BL14	बीएल20	BL26	BL26C	BL50	BL95
चौड़ाई, A [मिमी]	78	76	111	124	111	191
ऊंचाई, बी [मिमी]	206	310	310	304	525	616
लंबाई, ई [मिमी]	9+2.3n	9+2.3n	10+2.36n	13+2.4n	10+2.35n	11+2.35n
क्षैतिज बंदरगाह दूरी, सी [मिमी]	42	42	50	70	50	92
ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी]	172	282	250	250	466	519
अधिकतम दबाव [Mpa]	3	3	3	3/45	3/45	3/45
अधिकतम प्रवाह दर [एम3/घंटा]	3.6	3.6	8.1	8.1	12.7	39
वजन [किलो]	0.6+0.06n	1.0+0.08n	1.3+0.12n	2.2+0.16n	2.6+0.19n	7.8+0.36n

मॉडल	BL120	BL190	BL200	BL1400	BL100 *	BL200 *
चौड़ाई, A [मिमी]	246	307	321	429	248	322
ऊंचाई, बी [मिमी]	528	696	738	1398	495	739
लंबाई, ई [मिमी]	13+2.36n	13+2.75n	13+2.7n	22+2.78n	10+2.15n	13+2.55n
क्षैतिज बंदरगाह दूरी, सी [मिमी]	174	179	188	220	157	205.2
ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी]	456	567	603	1190	405	631
अधिकतम दबाव [Mpa]	3	3	2.1	1.5	3/45	3/45
अधिकतम प्रवाह दर [एम3/घंटा]	42	100	100	300	42	100
वजन [किलो]	7.2+0.52n	12.5+0.72n	13+0.75n	31.8+1.73n	6.5+0.37n	13+0.78n
