बाओड हीट एक्सचेंजर उपकरण कं, लिमिटेड

|
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Baode |
| प्रमाणन: | CCS/UL/CE |
| मॉडल संख्या: | बीएल130 श्रृंखला |
| न्यूनतम आदेश मात्रा: | 1 इकाइयां |
|---|---|
| मूल्य: | USD 50-1000per Units |
| पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
| प्रसव के समय: | 14-18 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 1000 इकाइयां |
| उत्पाद का नाम: | स्टेनलेस स्टील हीट एक्सचेंजर ब्राडेड प्लेट हीट एक्सचेंजर BPHE तरल शीतलन के लिए | मुख्य अनुप्रयोग: | कार इंजन ऑयल कूलर/हाइड्रोलिक हीट एक्सचेंजर |
|---|---|---|---|
| टांकना सामग्री: | तांबा | तेल कूलर प्रकार: | कॉपर ब्रेज़्ड प्लेट हीट एक्सचेंजर |

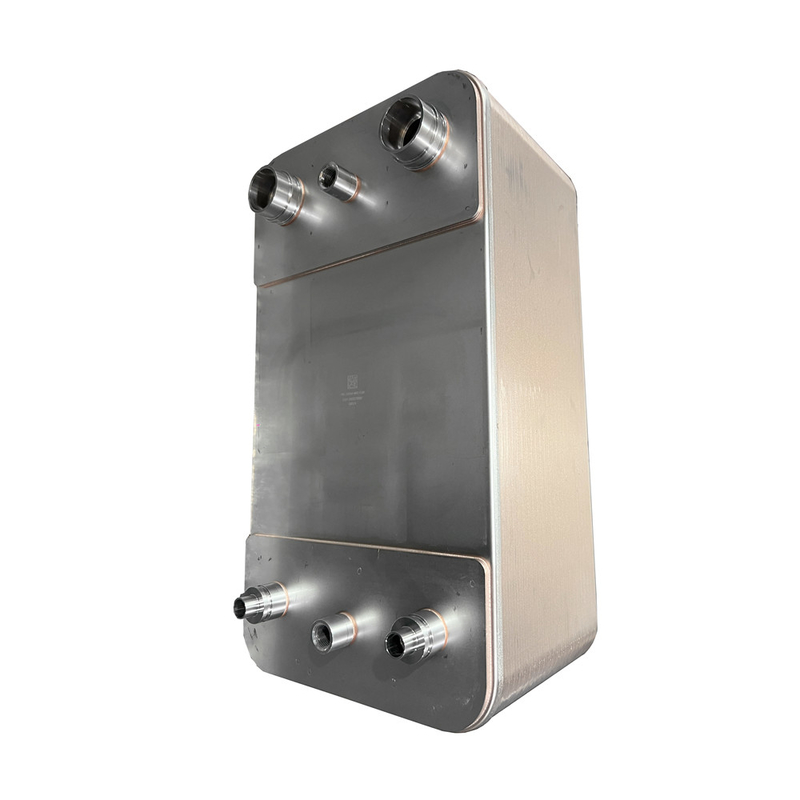

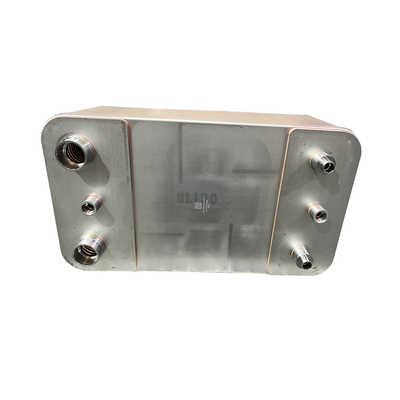

स्टेनलेस स्टील हीट एक्सचेंजर ब्राडेड प्लेट हीट एक्सचेंजर BPHE तरल शीतलन के लिए
उत्पाद का वर्णन
ब्राज्ड प्लेट हीट एक्सचेंजर में कोई गास्केट नहीं, कोई रिसाव नहीं, हल्का वजन, छोटा आकार, कम कीमत, आसान विघटन और स्थापना और उच्च गर्मी हस्तांतरण दक्षता के फायदे हैं।संरचना भाप के लिए उपयुक्त है, पानी या प्रक्रिया द्रवों और दो द्रवों के बीच न्यूनतम तापमान अंतर के साथ इस्तेमाल किया जा सकता है।
ब्रेज़्ड प्लेट हीट एक्सचेंजर में एक कुशल गर्मी हस्तांतरण सतह के साथ स्टेनलेस स्टील की प्लेटें होती हैं। स्टेनलेस स्टील की प्लेटों को 99% तांबे की शुद्धता के साथ उच्च तापमान पर ब्रेज़ किया जाता है ताकि एक तंग,लीक मुक्त और मजबूत हीट एक्सचेंजर. कॉम्पैक्ट ब्राडेड प्लेट हीट एक्सचेंजर को 20 तक घुमावदार स्टेनलेस स्टील प्लेटों से मिलकर बनाया गया है,प्रत्येक दूसरी अंत प्लेट के साथ सभी प्लेटों के बीच संपर्क बिंदुओं की एक बड़ी संख्या बनाने के लिए ऊपर की ओर मुड़ गया.
वेल्डेड होने पर संपर्क बिंदुओं को भी एक साथ वेल्डेड किया जाता है, जिससे एक कॉम्पैक्ट प्लेट बनती है जिससे लगभग सभी प्लेट संरचनात्मक सामग्री (सतह का लगभग 94%) गर्मी हस्तांतरण के लिए उपयोग की जा सकती है।
प्लेटें दो अलग-अलग नहरें बनाती हैं जिनमें माध्यम संवहन गति बनाता है, जिसके परिणामस्वरूप नहर प्रणाली में उच्च अशांति होती है, जिसके परिणामस्वरूप उत्कृष्ट गर्मी हस्तांतरण विशेषताएं होती हैं,और स्केलिंग को कम गति पर भी न्यूनतम रखा जाता है.
ऑपरेशन और रखरखाव के दौरान, यदि पानी में कण पदार्थ है, तो एक फिल्टर का उपयोग किया जाना चाहिए, और अधिकांश नरम कण पदार्थ को पानी से उलटा धोकर हटाया जा सकता है।
कॉम्पैक्ट लेटेड प्लेट हीट एक्सचेंजर को हर 3 से 5 साल में लिथ्रिक एसिड या अन्य एसिड से धोया जाना चाहिए जो तांबे और स्टेनलेस स्टील को क्षीण नहीं करता है।
| मॉडल | BL26 |
| चौड़ाई, A [मिमी] | 111 |
| ऊंचाई, बी [मिमी] | 310 |
| लंबाई, ई [मिमी] | 10+2.36n |
| क्षैतिज बंदरगाह दूरी, सी [मिमी] | 50 |
| ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी] | 250 |
| अधिकतम दबाव [Mpa] | 3 |
| अधिकतम प्रवाह दर [एम3/घंटा] | 8.1 |
| वजन [किलो] | 1.3+0.12n |
मॉडल
बीएल1
| मॉडल | BL14 | बीएल20 | BL26 | BL26C | BL50 | BL95 |
| चौड़ाई, A [मिमी] | 78 | 76 | 111 | 124 | 111 | 191 |
| ऊंचाई, बी [मिमी] | 206 | 310 | 310 | 304 | 525 | 616 |
| लंबाई, ई [मिमी] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| क्षैतिज बंदरगाह दूरी, सी [मिमी] | 42 | 42 | 50 | 70 | 50 | 92 |
| ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी] | 172 | 282 | 250 | 250 | 466 | 519 |
| अधिकतम दबाव [Mpa] | 3 | 3 | 3 | 3/45 | 3/45 | 3/45 |
| अधिकतम प्रवाह दर [एम3/घंटा] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| वजन [किलो] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| मॉडल | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| चौड़ाई, A [मिमी] | 246 | 307 | 321 | 429 | 248 | 322 |
| ऊंचाई, बी [मिमी] | 528 | 696 | 738 | 1398 | 495 | 739 |
| लंबाई, ई [मिमी] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| क्षैतिज बंदरगाह दूरी, सी [मिमी] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी] | 456 | 567 | 603 | 1190 | 405 | 631 |
| अधिकतम दबाव [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/45 | 3/45 |
| अधिकतम प्रवाह दर [एम3/घंटा] | 42 | 100 | 100 | 300 | 42 | 100 |
| वजन [किलो] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
