बाओड हीट एक्सचेंजर उपकरण कं, लिमिटेड

|
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Baode |
| प्रमाणन: | CCS/UL/CE |
| मॉडल संख्या: | बीएल130 श्रृंखला |
| न्यूनतम आदेश मात्रा: | 5 इकाइयां |
|---|---|
| मूल्य: | USD 200-500per Units |
| पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
| प्रसव के समय: | 14-18 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 1000 इकाइयां |
| उत्पाद का नाम: | शीतलन और हीटिंग के लिए कस्टम मेड ब्राडेड हीट एक्सचेंजर प्लेट प्रकार | मुख्य अनुप्रयोग: | औद्योगिक हीटिंग, HVAC&R |
|---|---|---|---|
| टांकना सामग्री: | तांबा | तेल कूलर प्रकार: | कॉपर ब्रेज़्ड प्लेट हीट एक्सचेंजर |

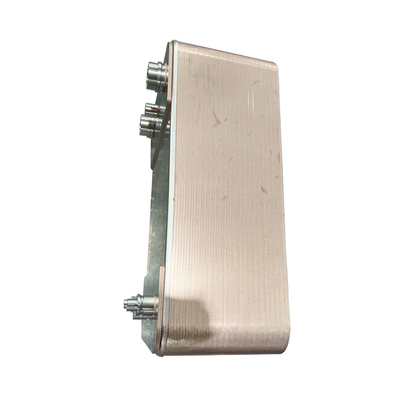

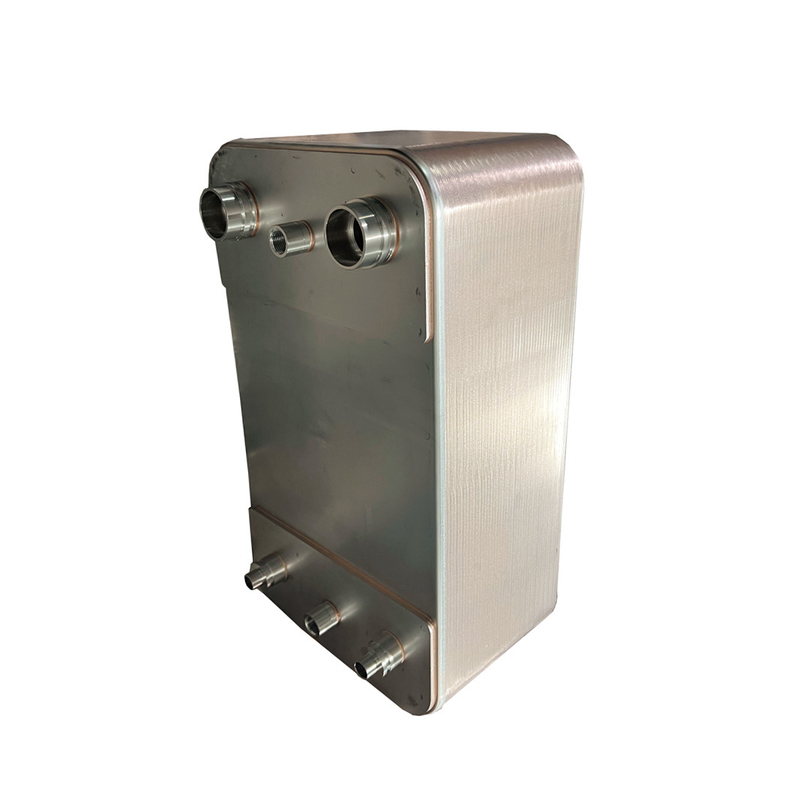

शीतलन और हीटिंग के लिए कस्टम मेड ब्राडेड हीट एक्सचेंजर प्लेट प्रकार
वाष्पीकरक प्रवाह सिद्धांत
लहरदार प्लेटों और कोनों के बीच गठित चैनलों को इस तरह से व्यवस्थित किया जाता है कि दो मीडिया प्रवाह
वैकल्पिक चैनलों के माध्यम से, हमेशा विपरीत दिशाओं में (विरोधी धारा प्रवाह) ।
(वाष्प + तरल) ऑपरेटिंग के आधार पर एक वाष्प गुणवत्ता के साथ एक्सचेंजर के नीचे बाईं ओर प्रवेश करता है
संयंत्र की स्थिति में तरल चरण का वाष्पीकरण नहरों के अंदर होता है और कुछ डिग्री
सुपरहीट हमेशा अनुरोध किया जाता है, जो कारण है कि प्रक्रिया "सूखा विस्तार" कहा जाता है।
वाष्पीकरक चित्र अंधेरे और हल्के नीले तीर रेफ्रिजरेटर कनेक्शन का स्थान दिखाते हैं। पानी
(सारे पानी) को ठंडा करने के लिए विपरीत चैनल में काउंटर करंट के प्रवाह; अंधेरे और हल्के लाल तीर
जल (सालन) कनेक्शन का स्थान।
मानक डिजाइन
प्लेट पैक कवर प्लेटों से कवर किया जाता है। कनेक्शन सामने या पीछे कवर प्लेट में स्थित हैं। चैनल
प्लेटों को गर्मी हस्तांतरण दक्षता में सुधार और उन्हें कठोर बनाने के लिए तरंगबद्ध किया जाता है।
मानक सामग्री
कवर प्लेटः स्टेनलेस स्टील AISI 316
कनेक्शनः स्टेनलेस स्टील AISI 316
प्लेटः स्टेनलेस स्टील AISI 316
धातुकर्म सामग्री: तांबा
उद्धरण के लिए आवश्यक विवरण
बाओड के प्रतिनिधि को एक विशिष्ट उद्धरण देने में सक्षम बनाने के लिए, पूछताछ के साथ निम्नलिखित होना चाहिए
विवरण:
आवश्यक प्रवाह दरें या गर्मी भार
तापमान कार्यक्रम
प्रश्न में तरल पदार्थों के भौतिक गुण
वांछित कामकाजी दबाव
अधिकतम अनुमत दबाव गिरावट
उद्योग और HVAC&R में लेटेड प्लेट हीट एक्सचेंजर्स के फायदे
बाओड ब्राज़्ड प्लेट हीट एक्सचेंजर्स (बीएचई) में औद्योगिक क्षेत्र में पारंपरिक हीट एक्सचेंजर्स के मुकाबले कई फायदे हैं।
और HVAC&R अनुप्रयोगों।
BHE की उच्च गर्मी हस्तांतरण दक्षता इसे बेहद कॉम्पैक्ट और स्थानों में स्थापित करने के लिए भी आसान बनाती है
सीमित है।
इस इकाई में कोई गास्केट नहीं है और इसलिए यह उन अनुप्रयोगों में उपयुक्त है जहां तापमान और/या दबाव उच्च है, जैसे कि जिला में।
ताप।
बाओड आपूर्ति प्रणाली यह सुनिश्चित करती है कि आप दुनिया में कहीं भी हों, बीएचई इकाइयां बहुत ही आसानी से उपलब्ध हैं।
कम वितरण समय।
शीघ्र वितरण समय।
उच्च गुणवत्ता
उचित मूल्य
ग्राहक द्वारा बनाया गया
प्रौद्योगिकी का डिजाइन और ग्राहक सहायता
| मॉडल | BL26 |
| चौड़ाई, A [मिमी] | 111 |
| ऊंचाई, बी [मिमी] | 310 |
| लंबाई, ई [मिमी] | 10+2.36n |
| क्षैतिज बंदरगाह दूरी, सी [मिमी] | 50 |
| ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी] | 250 |
| अधिकतम दबाव [Mpa] | 3 |
| अधिकतम प्रवाह दर [एम3/घंटा] | 8.1 |
| वजन [किलो] | 1.3+0.12n |
मॉडल
बी
| मॉडल | BL14 | बीएल20 | BL26 | BL26C | BL50 | BL95 |
| चौड़ाई, A [मिमी] | 78 | 76 | 111 | 124 | 111 | 191 |
| ऊंचाई, बी [मिमी] | 206 | 310 | 310 | 304 | 525 | 616 |
| लंबाई, ई [मिमी] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| क्षैतिज बंदरगाह दूरी, सी [मिमी] | 42 | 42 | 50 | 70 | 50 | 92 |
| ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी] | 172 | 282 | 250 | 250 | 466 | 519 |
| अधिकतम दबाव [Mpa] | 3 | 3 | 3 | 3/45 | 3/45 | 3/45 |
| अधिकतम प्रवाह दर [एम3/घंटा] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| वजन [किलो] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| मॉडल | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| चौड़ाई, A [मिमी] | 246 | 307 | 321 | 429 | 248 | 322 |
| ऊंचाई, बी [मिमी] | 528 | 696 | 738 | 1398 | 495 | 739 |
| लंबाई, ई [मिमी] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| क्षैतिज बंदरगाह दूरी, सी [मिमी] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी] | 456 | 567 | 603 | 1190 | 405 | 631 |
| अधिकतम दबाव [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/45 | 3/45 |
| अधिकतम प्रवाह दर [एम3/घंटा] | 42 | 100 | 100 | 300 | 42 | 100 |
| वजन [किलो] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
व्यक्ति से संपर्क करें: Qi
दूरभाष: 860510-86020200-812
