बाओड हीट एक्सचेंजर उपकरण कं, लिमिटेड

|
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Baode |
| प्रमाणन: | CCS/UL/CE |
| मॉडल संख्या: | BL26 श्रृंखला |
| न्यूनतम आदेश मात्रा: | 15 इकाइयाँ |
|---|---|
| मूल्य: | USD 50-1000per Units |
| पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
| प्रसव के समय: | 14-18 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 1000 इकाइयां |
| उत्पाद का नाम: | हाइड्रोनिक हीटिंग इवेपोरेटर कंडेनसर के लिए फैक्टरी कॉपर ब्रेज़्ड प्लेट हीट एक्सचेंज | मुख्य अनुप्रयोग: | कार इंजन ऑयल कूलर/हाइड्रोलिक हीट एक्सचेंजर |
|---|---|---|---|
| टांकना सामग्री: | तांबा | तेल कूलर प्रकार: | कॉपर ब्रेज़्ड प्लेट हीट एक्सचेंजर |

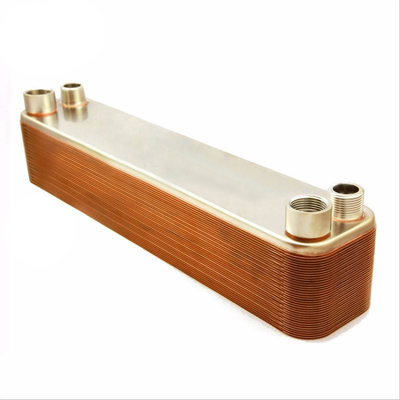

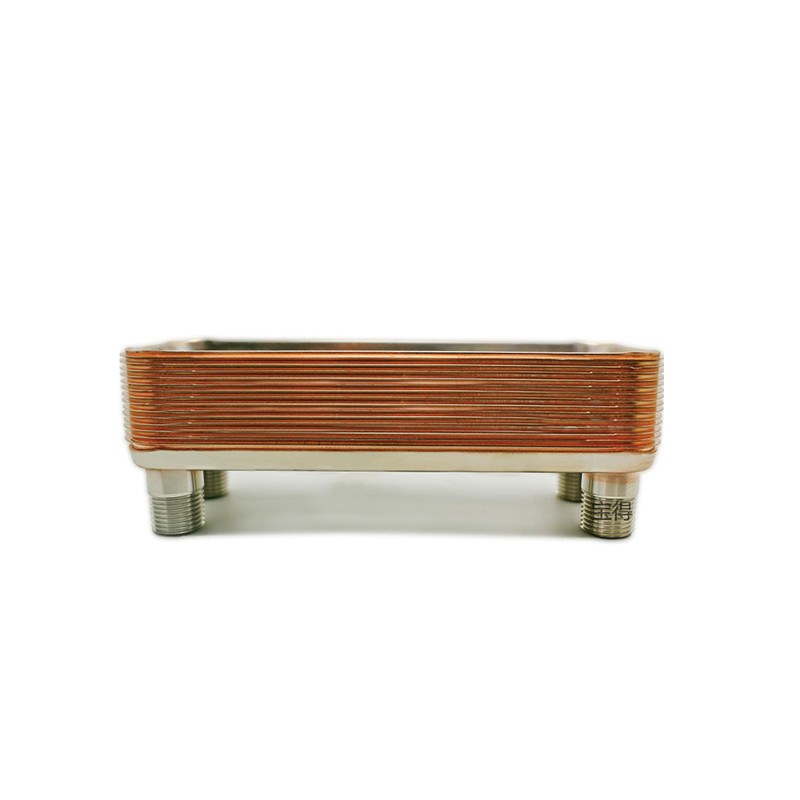

हाइड्रोनिक हीटिंग इवेपोरेटर कंडेनसर के लिए फैक्टरी कॉपर ब्रेज़्ड प्लेट हीट एक्सचेंज
उत्पाद का वर्णन
कार्य सिद्धांत
स्टेनलेस स्टील की प्लेटों को एक साथ मिलाकर सील करने के लिए गास्केट और मोटी फ्रेम प्लेटों की आवश्यकता को समाप्त करता है।वेल्डिंग सामग्री पैकेज को सील करती हैबाओड के वेल्डेड हीट एक्सचेंजर्स को सभी संपर्क बिंदुओं पर वेल्डेड किया जाता है, जिससे इष्टतम गर्मी हस्तांतरण दक्षता और दबाव प्रतिरोध सुनिश्चित होता है। प्लेटों को अधिकतम संभव जीवनकाल प्राप्त करने के लिए डिज़ाइन किया गया है।चूंकि लगभग सभी सामग्री का उपयोग गर्मी हस्तांतरण के लिए किया जाता है, वेल्डेड प्लेट हीट एक्सचेंजर का आकार बहुत कॉम्पैक्टिन है और इसका वजन कम है और इसकी मात्रा कम है।बीएफई (लेटेड प्लेट हीट एक्सचेंजर) में पतली तरंगदार स्टेनलेस स्टील की प्लेटें होती हैं जिन्हें लेडिंग सामग्री के रूप में तांबे का उपयोग करके वैक्यूम लेड किया जाता है।तांबे के लेड्ड इकाइयों का उपयोग कई अनुप्रयोगों के लिए किया जा सकता है। खाद्य अनुप्रयोगों और आक्रामक तरल पदार्थों से संबंधित अनुप्रयोगों के लिए, निकल लेड्ड इकाइयों की मांग की जाती है।
प्लेट हीट एक्सचेंजर की आंतरिक संरचना प्लेट समूह और खोल से बनी होती है।
1प्लेट समूहः प्लेट हीट एक्सचेंजर का मुख्य भाग एक प्लेट समूह है, जो खोल के समानांतर धातु प्लेटों की एक श्रृंखला से बना है।पैनल समूह की प्रत्येक प्लेट एक सील किनारे और एक खुला किनारे हैप्लेटों के बीच एक निश्चित अंतराल होता है, जो गर्मी हस्तांतरण चैनल बनाता है।
2शेलः शेल आसपास के प्लेट समूह का शेल है, जिसमें संरचनात्मक घटक जैसे कि एक डिफ्लेक्टर, एक इनलेट और आउटलेट पाइपलाइन और एक तरल वितरक है,तरल प्रवाह को निर्देशित करने और वितरित करने के लिए प्रयोग किया जाता है
3सीलः सील एक ऐसा भाग है जो प्लेट समूह और खोल के बीच के इंटरफेस पर सीलिंग भूमिका निभाता है, और यह सुनिश्चित करता है कि प्लेट समूह को संपीड़ित और तय करके गर्मी माध्यम लीक नहीं होगा।
एक प्रक्रिया में, प्लेट हीट एक्सचेंजर के इनपुट और आउटपुट के माध्यम से क्रमशः दो पदार्थ बहते हैं, और प्लेट समूहों के बीच गर्मी विनिमय बनाते हैं, जिससे गर्मी हस्तांतरण प्राप्त होता है।तरल तरल प्रवाह नियंत्रण उपकरण के माध्यम से आवास में प्रवेश करता है, डिफ्लेक्टर में बहता है और फिर प्रत्येक चैनल में अलग से प्रवेश करता है। प्रत्येक चैनल में, प्लेट की सतह पर गर्मी विनिमय प्रक्रिया के दौरान द्रव विपरीत द्रव में गर्मी हस्तांतरित करता है।गर्मी फिर deflector और आउटलेट पाइप के माध्यम से छुट्टी दी जाती हैइस चक्र को गर्मी हस्तांतरण के उद्देश्य को प्राप्त करने के लिए दोहराया जाता है।
| मॉडल | BL26 |
| चौड़ाई, A [मिमी] | 111 |
| ऊंचाई, बी [मिमी] | 310 |
| लंबाई, ई [मिमी] | 10+2.36n |
| क्षैतिज बंदरगाह दूरी, सी [मिमी] | 50 |
| ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी] | 250 |
| अधिकतम दबाव [Mpa] | 3 |
| अधिकतम प्रवाह दर [एम3/घंटा] | 8.1 |
| वजन [किलो] | 1.3+0.12n |
मॉडल
बीएल1
आवेदन
स्विमिंग पूल जल ताप सरल, मजबूत, कॉम्पैक्ट और
अत्यधिक विश्वसनीय, Baode ब्राज़्ड प्लेट हीट एक्सचेंजर कुशलतापूर्वक फिर से गर्म करने के लिए डिजाइन कर रहे हैं
और सभी के स्विमिंग पूल में पानी का तापमान बनाए रखने
प्राथमिक ताप स्रोतों जैसे कि
बॉयलर, सौर संयंत्र, हीट पंप आदि।
मानक डिजाइन
पूर्ण पैक किया हुआ मॉड्यूल जिसमें शामिल हैंः
स्टेनलेस स्टील प्लेट हीट एक्सचेंजर, समुद्री पानी या थोड़ा संक्षारक पानी (balneo-therapy,
थर्मल स्प्रिंग्स का पानी)
मानक सामग्री
कवर प्लेटः स्टेनलेस स्टील AISI 316
कनेक्शनः स्टेनलेस स्टील AISI 316
प्लेटः स्टेनलेस स्टील AISI 316
धातुकर्म सामग्री: तांबा
उद्धरण के लिए आवश्यक विवरण
बाओड के प्रतिनिधि को एक विशिष्ट उद्धरण देने में सक्षम बनाने के लिए, पूछताछ के साथ निम्नलिखित विवरण शामिल किए जाने चाहिएः
आवश्यक प्रवाह दरें या गर्मी भार
तापमान कार्यक्रम
प्रश्न में तरल पदार्थों के भौतिक गुण
वांछित कामकाजी दबाव
अधिकतम अनुमत दबाव गिरावट
शीघ्र वितरण समय।
उच्च गुणवत्ता
उचित मूल्य
ग्राहक द्वारा बनाया गया
प्रौद्योगिकी का डिजाइन और ग्राहक सहायता
| मॉडल | BL14 | बीएल20 | BL26 | BL26C | BL50 | BL95 |
| चौड़ाई, A [मिमी] | 78 | 76 | 111 | 124 | 111 | 191 |
| ऊंचाई, बी [मिमी] | 206 | 310 | 310 | 304 | 525 | 616 |
| लंबाई, ई [मिमी] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| क्षैतिज बंदरगाह दूरी, सी [मिमी] | 42 | 42 | 50 | 70 | 50 | 92 |
| ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी] | 172 | 282 | 250 | 250 | 466 | 519 |
| अधिकतम दबाव [Mpa] | 3 | 3 | 3 | 3/45 | 3/45 | 3/45 |
| अधिकतम प्रवाह दर [एम3/घंटा] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| वजन [किलो] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| मॉडल | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| चौड़ाई, A [मिमी] | 246 | 307 | 321 | 429 | 248 | 322 |
| ऊंचाई, बी [मिमी] | 528 | 696 | 738 | 1398 | 495 | 739 |
| लंबाई, ई [मिमी] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| क्षैतिज बंदरगाह दूरी, सी [मिमी] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी] | 456 | 567 | 603 | 1190 | 405 | 631 |
| अधिकतम दबाव [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/45 | 3/45 |
| अधिकतम प्रवाह दर [एम3/घंटा] | 42 | 100 | 100 | 300 | 42 | 100 |
| वजन [किलो] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
