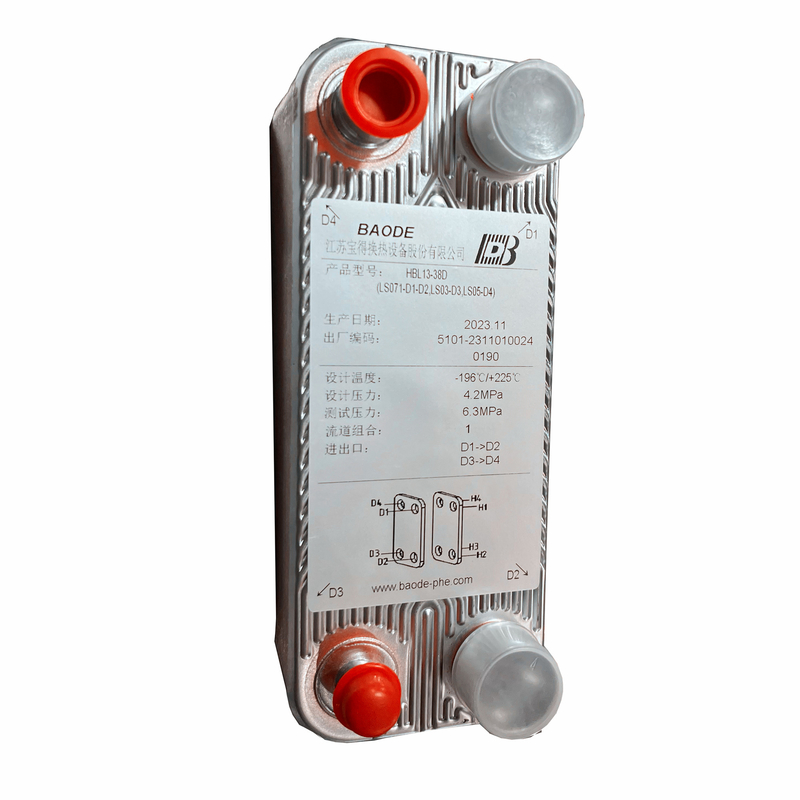

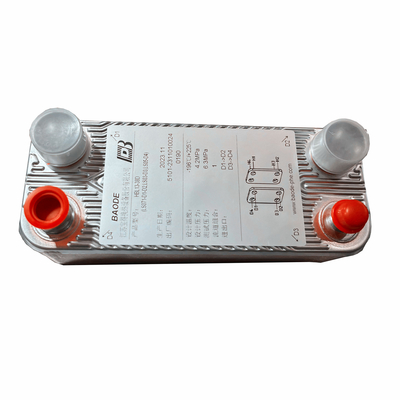

कस्टम स्टेनलेस स्टील 304/316 कॉपर ब्रेज़्ड रेफ्रिजरेंट प्लेट हीट एक्सचेंजर

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	Baode
प्रमाणन:	CCS/UL/CE
मॉडल संख्या:	HBL13 श्रृंखला

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1 इकाइयां
मूल्य:	USD 50-1000per Units
पैकेजिंग विवरण:	परतदार लकड़ी वाला बॉक्स
प्रसव के समय:	14-18 कार्य दिवस
भुगतान शर्तें:	टी/टी
आपूर्ति की क्षमता:	प्रति माह 1000 इकाइयां

संपर्क करें

विस्तृत उत्पाद विवरण

उत्पाद का नाम:	कस्टम स्टेनलेस स्टील 304/316 कॉपर ब्रेज़्ड रेफ्रिजरेंट प्लेट हीट एक्सचेंजर	मुख्य अनुप्रयोग:	कार इंजन ऑयल कूलर/हाइड्रोलिक हीट एक्सचेंजर
टांकना सामग्री:	तांबा	तेल कूलर प्रकार:	कॉपर ब्रेज़्ड प्लेट हीट एक्सचेंजर

कस्टम स्टेनलेस स्टील 304/316 कॉपर ब्रेज़्ड रेफ्रिजरेंट प्लेट हीट एक्सचेंजर

उत्पाद का वर्णन

ब्राज्ड प्लेट हीट एक्सचेंजर में दोष होते हैं, इसे अलग नहीं किया जा सकता और साफ नहीं किया जा सकता, इसे मरम्मत नहीं की जा सकती, कीमत थोड़ी अधिक है।वेल्डेड प्लेट हीट एक्सचेंजर इसकी गर्मी हस्तांतरण दक्षता में सुधार के लिए विभिन्न मुख्य मापदंडों के अनुसार विभिन्न चरणों से बना हो सकता है.

वेल्डेड प्लेट हीट एक्सचेंजर में कोई सीलेंट पैड नहीं है, प्लेट को तांबे के बो उच्च तापमान पिघलने वाले विद्युत वेल्डिंग के साथ वेल्डेड किया गया है, प्लेट में एक गोल घुमावदार तरंग डिजाइन योजना है,जो कम पानी के प्रवाह में द्रव यांत्रिकी कर सकते हैं भी सीपरेज पूरा कर सकते हैं, गर्मी हस्तांतरण दक्षता। वेल्डेड प्लेट हीट एक्सचेंजर की मात्रा आम तौर पर छोटी होती है, और मुख्य अनुप्रयोग अल्ट्रा-उच्च दबाव में होता है,और चमड़े के पैड काम कर हालत में एकीकृत नहीं किया जा सकता है.

प्लेट में इसके द्रव यांत्रिकी के चरणों को वास्तविक अनुप्रयोग स्थिति के अनुसार कई पहलुओं से मिलकर बनाया जा सकता है, और यह आम तौर पर एकल चरण और बहु-चरण से बना होता है।यदि दोनों पक्षों पर सामग्री एक ही चरण में सममित है, सामग्री का एक पक्ष एकल चरण हो सकता है और सामग्री का दूसरा पक्ष दोहरे चरण हो सकता है, और सामग्री के दोनों पक्ष अलग-अलग चरणों से बने हो सकते हैं।वेल्डेड प्लेट हीट एक्सचेंजर की विनिर्देश संरचना यह है कि गर्म और ठंडे पक्ष एकल कदम हैं, और बहु-चरण हीट एक्सचेंजर्स को भी ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

चरण संरचना की विधि की गणना गर्मी हस्तांतरण और हाइड्रोडायनामिक घर्षण प्रतिरोध के अनुसार की जानी चाहिए,और ठंड और गर्म प्रवाह चैनलों में संवहन गर्मी हस्तांतरण सूचकांक एक ही या एक दूसरे के करीब जहां तक संभव होचूंकि ताप संवाहक सतह के दोनों किनारों पर संवहन ताप संवहन सूचकांक समान या करीब होता है, इसलिए ताप संवाहकता बहुत बड़ी होती है।

यद्यपि लेटेड प्लेट हीट एक्सचेंजर्स की प्रवाह दर प्लेट से प्लेट में भिन्न होती है, औसत प्रवाह दर अभी भी गर्मी हस्तांतरण और हाइड्रोडायनामिक घर्षण प्रतिरोध की गणना करने के लिए उपयोग की जाती है।क्योंकि "यू" के आकार का एकल कदम डॉकिंग clamping प्लेट पर तय है, विघटन सुविधाजनक है।

कस्टम स्टेनलेस स्टील 304/316 कॉपर ब्रेज़्ड रेफ्रिजरेंट प्लेट हीट एक्सचेंजर 0

मॉडल	BL26
चौड़ाई, A [मिमी]	111
ऊंचाई, बी [मिमी]	310
लंबाई, ई [मिमी]	10+2.36n
क्षैतिज बंदरगाह दूरी, सी [मिमी]	50
ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी]	250
अधिकतम दबाव [Mpa]	3
अधिकतम प्रवाह दर [एम3/घंटा]	8.1
वजन [किलो]	1.3+0.12n

मॉडल

बीएल1

मॉडल	BL14	बीएल20	BL26	BL26C	BL50	BL95
चौड़ाई, A [मिमी]	78	76	111	124	111	191
ऊंचाई, बी [मिमी]	206	310	310	304	525	616
लंबाई, ई [मिमी]	9+2.3n	9+2.3n	10+2.36n	13+2.4n	10+2.35n	11+2.35n
क्षैतिज बंदरगाह दूरी, सी [मिमी]	42	42	50	70	50	92
ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी]	172	282	250	250	466	519
अधिकतम दबाव [Mpa]	3	3	3	3/45	3/45	3/45
अधिकतम प्रवाह दर [एम3/घंटा]	3.6	3.6	8.1	8.1	12.7	39
वजन [किलो]	0.6+0.06n	1.0+0.08n	1.3+0.12n	2.2+0.16n	2.6+0.19n	7.8+0.36n

मॉडल	BL120	BL190	BL200	BL1400	BL100 *	BL200 *
चौड़ाई, A [मिमी]	246	307	321	429	248	322
ऊंचाई, बी [मिमी]	528	696	738	1398	495	739
लंबाई, ई [मिमी]	13+2.36n	13+2.75n	13+2.7n	22+2.78n	10+2.15n	13+2.55n
क्षैतिज बंदरगाह दूरी, सी [मिमी]	174	179	188	220	157	205.2
ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी]	456	567	603	1190	405	631
अधिकतम दबाव [Mpa]	3	3	2.1	1.5	3/45	3/45
अधिकतम प्रवाह दर [एम3/घंटा]	42	100	100	300	42	100
वजन [किलो]	7.2+0.52n	12.5+0.72n	13+0.75n	31.8+1.73n	6.5+0.37n	13+0.78n
