बाओड हीट एक्सचेंजर उपकरण कं, लिमिटेड

|
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Baode |
| प्रमाणन: | CCS/UL/CE |
| मॉडल संख्या: | BL26 श्रृंखला |
| न्यूनतम आदेश मात्रा: | 15 इकाइयाँ |
|---|---|
| मूल्य: | USD 50-1000per Units |
| पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
| प्रसव के समय: | 14-18 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 1000 इकाइयां |
| उत्पाद का नाम: | ब्राज प्लेट हीट एक्सचेंजर औद्योगिक कंडेनसर वाष्पीकरण कूलर एचवीएसी चिलर बॉयलर हीट पंप | मुख्य अनुप्रयोग: | कार इंजन ऑयल कूलर/हाइड्रोलिक हीट एक्सचेंजर |
|---|---|---|---|
| टांकना सामग्री: | ताँबा | तेल कूलर प्रकार: | कॉपर ब्रेज़्ड प्लेट हीट एक्सचेंजर |

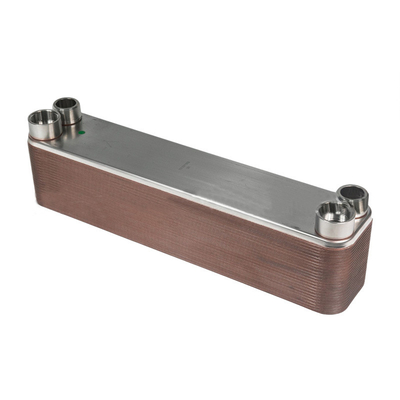

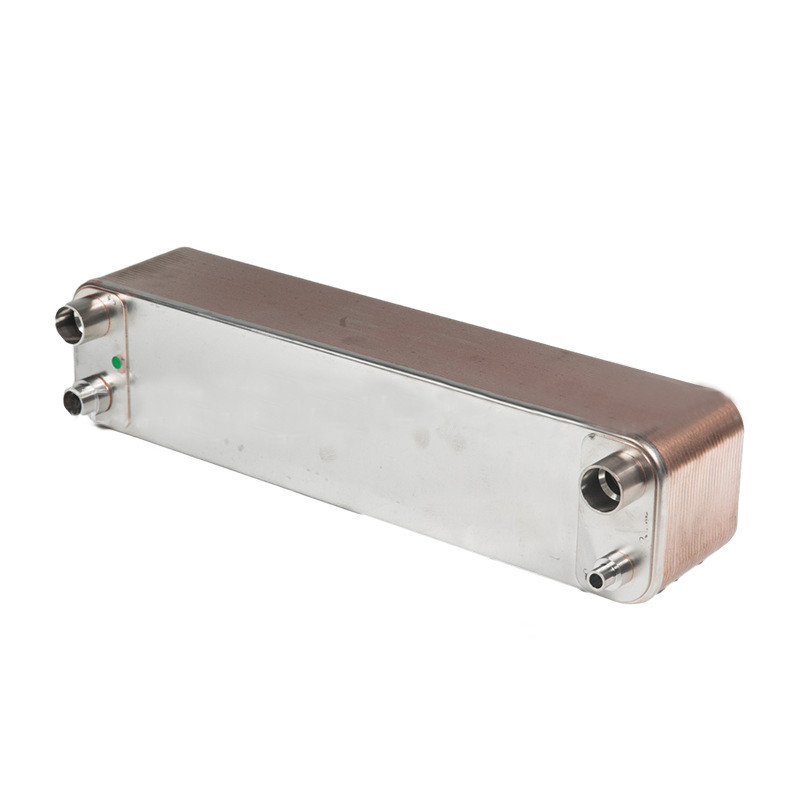

ब्राज प्लेट हीट एक्सचेंजर औद्योगिक कंडेनसर वाष्पीकरण कूलर एचवीएसी चिलर बॉयलर हीट पंप
उत्पाद का वर्णन
ब्रेज़िंग प्लेट हीट एक्सचेंजर का अवलोकनःब्रेज़िंग प्लेट हीट एक्सचेंजर एक नए प्रकार का उच्च दक्षता वाला हीट एक्सचेंजर है जो एक निश्चित तरंगदार आकार के धातु शीट की एक श्रृंखला से बना है।
विभिन्न प्लेटों के बीच एक पतली आयताकार नहर बनती है, और आधे प्लेटों के माध्यम से गर्मी का आदान-प्रदान किया जाता है।इसकी गर्मी हस्तांतरण गुणांक एक ही प्रवाह प्रतिरोध और पंप बिजली की खपत के तहत बहुत अधिक है, और लागू सीमा में शेल-एंड-ट्यूब हीट एक्सचेंजर्स को बदलने की प्रवृत्ति है।
वेल्डेड प्लेट हीट एक्सचेंजर अनुप्रयोग रेंजः
इस प्रकार के ब्राज प्लेट हीट एक्सचेंजर का मुख्य रूप से प्रशीतन, वाष्पीकरण, संघनक, तेल शीतलन, भाप हीटिंग आदि के लिए उपयोग किया जाता है।
वेल्डेड प्लेट हीट एक्सचेंजर की गर्मी हस्तांतरण विशेषताएं:
वेल्डेड प्लेट हीट एक्सचेंजर का उपयोग हीटिंग, औद्योगिक शीतलन, तेल प्रेस और कंप्रेसर तेल शीतलन, एयर कंडीशनिंग, जमे हुए खाद्य पदार्थ, रासायनिक शीतलन, पानी शीतलन,पेयजल उपचार, अपशिष्ट जल उपचार, गर्मी वसूली और अन्य पहलुओं।
| मॉडल | BL26 |
| चौड़ाई, A [मिमी] | 111 |
| ऊंचाई, बी [मिमी] | 310 |
| लंबाई, ई [मिमी] | 10+2.36n |
| क्षैतिज बंदरगाह दूरी, सी [मिमी] | 50 |
| ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी] | 250 |
| अधिकतम दबाव [Mpa] | 3 |
| अधिकतम प्रवाह दर [एम3/घंटा] | 8.1 |
| वजन [किलो] | 1.3+0.12n |
मॉडल
बीएल1
आवेदन
स्विमिंग पूल जल ताप सरल, मजबूत, कॉम्पैक्ट और
अत्यधिक विश्वसनीय, Baode ब्राज़्ड प्लेट हीट एक्सचेंजर कुशलतापूर्वक फिर से गर्म करने के लिए डिजाइन कर रहे हैं
और सभी के स्विमिंग पूल में पानी का तापमान बनाए रखने
प्राथमिक ताप स्रोतों जैसे कि
बॉयलर, सौर संयंत्र, हीट पंप आदि।
मानक डिजाइन
पूर्ण पैक किया हुआ मॉड्यूल जिसमें शामिल हैंः
स्टेनलेस स्टील प्लेट हीट एक्सचेंजर, समुद्र के पानी या थोड़ा संक्षारक पानी (balneo-therapy,
थर्मल स्प्रिंग्स का पानी)
मानक सामग्री
कवर प्लेटः स्टेनलेस स्टील AISI 316
कनेक्शनः स्टेनलेस स्टील AISI 316
प्लेटः स्टेनलेस स्टील AISI 316
धातुकर्म सामग्री: तांबा
उद्धरण के लिए आवश्यक विवरण
बाओड के प्रतिनिधि को एक विशिष्ट उद्धरण देने में सक्षम बनाने के लिए, पूछताछ के साथ निम्नलिखित विवरण शामिल किए जाने चाहिएः
आवश्यक प्रवाह दरें या गर्मी भार
तापमान कार्यक्रम
प्रश्न में तरल पदार्थों के भौतिक गुण
वांछित कामकाजी दबाव
अधिकतम अनुमत दबाव गिरावट
शीघ्र वितरण समय।
उच्च गुणवत्ता
उचित मूल्य
ग्राहक द्वारा बनाया गया
प्रौद्योगिकी का डिजाइन और ग्राहक सहायता
| मॉडल | BL14 | बीएल20 | BL26 | BL26C | BL50 | BL95 |
| चौड़ाई, A [मिमी] | 78 | 76 | 111 | 124 | 111 | 191 |
| ऊंचाई, बी [मिमी] | 206 | 310 | 310 | 304 | 525 | 616 |
| लंबाई, ई [मिमी] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| क्षैतिज बंदरगाह दूरी, सी [मिमी] | 42 | 42 | 50 | 70 | 50 | 92 |
| ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी] | 172 | 282 | 250 | 250 | 466 | 519 |
| अधिकतम दबाव [Mpa] | 3 | 3 | 3 | 3/45 | 3/45 | 3/45 |
| अधिकतम प्रवाह दर [एम3/घंटा] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| वजन [किलो] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| मॉडल | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| चौड़ाई, A [मिमी] | 246 | 307 | 321 | 429 | 248 | 322 |
| ऊंचाई, बी [मिमी] | 528 | 696 | 738 | 1398 | 495 | 739 |
| लंबाई, ई [मिमी] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| क्षैतिज बंदरगाह दूरी, सी [मिमी] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी] | 456 | 567 | 603 | 1190 | 405 | 631 |
| अधिकतम दबाव [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/45 | 3/45 |
| अधिकतम प्रवाह दर [एम3/घंटा] | 42 | 100 | 100 | 300 | 42 | 100 |
| वजन [किलो] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
