बाओड हीट एक्सचेंजर उपकरण कं, लिमिटेड

|
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Baode |
| प्रमाणन: | CCS/UL/CE |
| मॉडल संख्या: | बीएल190 श्रृंखला |
| न्यूनतम आदेश मात्रा: | 1 इकाइयां |
|---|---|
| मूल्य: | USD 50-1000per Units |
| पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
| प्रसव के समय: | 14-18 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 1000 इकाइयां |
| उत्पाद का नाम: | BL190 सीरीज स्टेनलेस स्टील प्लेट कॉपर ब्रेज़्ड प्लेट हीट एक्सचेंजर समुद्री इंजन तेल कूलर | मुख्य अनुप्रयोग: | कार इंजन ऑयल कूलर/हाइड्रोलिक हीट एक्सचेंजर |
|---|---|---|---|
| टांकना सामग्री: | ताँबा | तेल कूलर प्रकार: | कॉपर ब्रेज़्ड प्लेट हीट एक्सचेंजर |

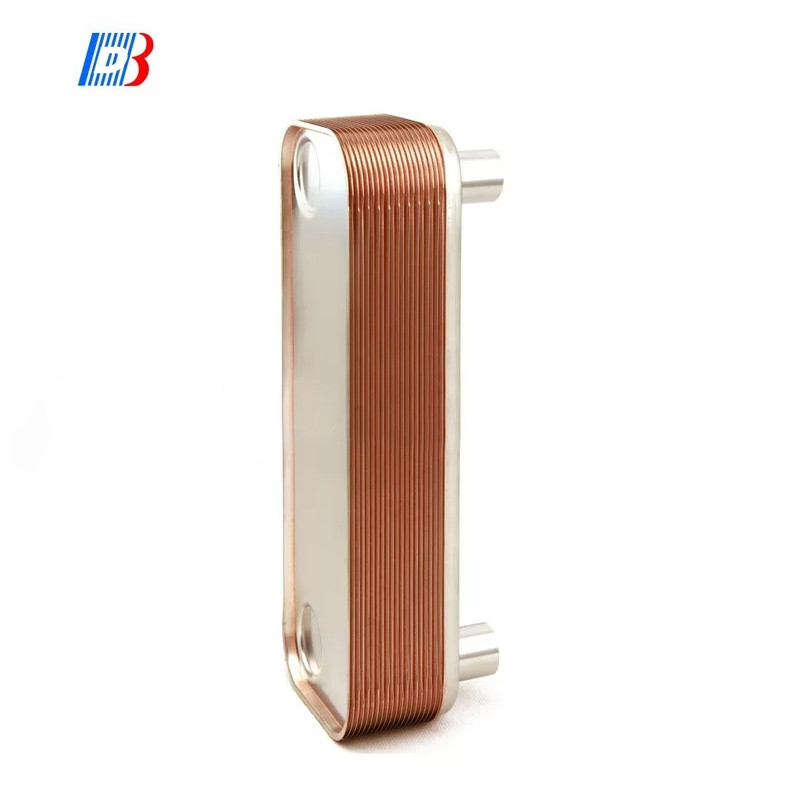

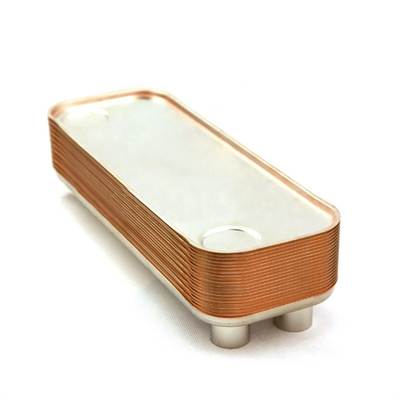

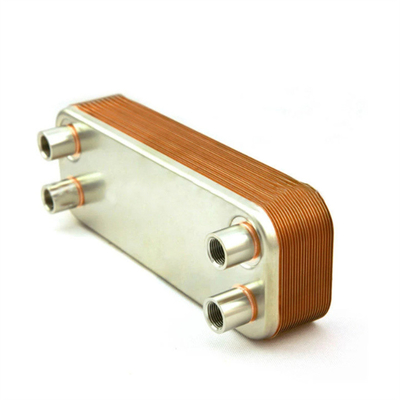

BL190 सीरीज स्टेनलेस स्टील प्लेट कॉपर ब्रेज़्ड प्लेट हीट एक्सचेंजर समुद्री इंजन तेल कूलर
विवरण
हीट एक्सचेंजर्स का उपयोग दो तरल पदार्थों के बीच गर्मी का आदान-प्रदान करने के लिए किया जाता है। प्लेट हीट एक्सचेंजर्स उच्च प्रदर्शन हैं
वे उच्च दक्षता प्रदान करते हैं और कॉम्पैक्ट आयामों और कम वजन के साथ संयुक्त होते हैं।
दक्षता हीट ट्रांसफर के लिए आवश्यक शीतलन जल की मात्रा को कम करती है जिसके परिणामस्वरूप कम परिचालन लागत होती है।
विशेषताएं
प्लेट और कनेक्शन स्टेनलेस स्टील से AISI 316 के लिए निर्मित होते हैं, कॉपर के साथ वैक्यूम लेड।
प्लेटों के विशेष मोल्डिंग प्रभावी गर्मी हस्तांतरण के लिए आवश्यक अशांत प्रवाह का उत्पादन करता है और प्रदान करता है
उच्च स्तर की यांत्रिक शक्ति के साथ प्लेट हीट एक्सचेंजर।
परिचालन विवरण
मध्यम
जल ग्लाइकोल
एचएफसी परिचालन तरल पदार्थ
पानी
तेल
दूषित
सस्पेंशन में कणों की मात्रा 10 mg/l से कम होनी चाहिए, कणों का आकार <0.6mm
धागे जैसे कण दबाव में तेजी से वृद्धि का कारण बनते हैं।
तापमान सीमा
10C से 225C (जमे का बिंदु और उबलने का बिंदु ध्यान में रखा जाना चाहिए)
दबाव
अधिकतम 45 बार 225C तक, परीक्षण दबाव 60 बार।
क्षरण
निम्नलिखित सीमाएं 7 के पीएच मूल्य को संदर्भित करती हैं
मुक्त क्लोरीन CL2<0.5ppm
क्लोराइड आयन CL
< 700 ppm 20C पर
< 200 ppm 50C पर
अन्य सीमाएँ
PH7-10
सल्फेट so4 2-<100 ppm
[HCO3]/[SO4 2-]>1
अमोनिया, NH3< 10 ppm
मुक्त को< 10 पीपीएम
निम्नलिखित आयन सामान्य परिस्थितियों में संक्षारक नहीं हैं:
फॉस्फेट, नाइट्रेट, नाइट्राइट, लोहा, मैंगनीज, सोडियम और पोटेशियम
हाइड्रोलिक तेल शीतलन, विद्युत और सह उत्पादन अनुप्रयोग, समुद्री तेल शीतलन, टरबाइन इंजन तेल शीतलक, मोटर वाहन,
निर्माण, रेलवे, इस्पात उद्योग
शीघ्र वितरण समय।
उच्च गुणवत्ता
उचित मूल्य
ग्राहक द्वारा बनाया गया
प्रौद्योगिकी का डिजाइन और ग्राहक सहायता
| मॉडल | BL26 |
| चौड़ाई, A [मिमी] | 111 |
| ऊंचाई, बी [मिमी] | 310 |
| लंबाई, ई [मिमी] | 10+2.36n |
| क्षैतिज बंदरगाह दूरी, सी [मिमी] | 50 |
| ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी] | 250 |
| अधिकतम दबाव [Mpa] | 3 |
| अधिकतम प्रवाह दर [एम3/घंटा] | 8.1 |
| वजन [किलो] | 1.3+0.12n |
मॉडल
बीएल1
| मॉडल | BL14 | बीएल20 | BL26 | BL26C | BL50 | BL95 |
| चौड़ाई, A [मिमी] | 78 | 76 | 111 | 124 | 111 | 191 |
| ऊंचाई, बी [मिमी] | 206 | 310 | 310 | 304 | 525 | 616 |
| लंबाई, ई [मिमी] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| क्षैतिज बंदरगाह दूरी, सी [मिमी] | 42 | 42 | 50 | 70 | 50 | 92 |
| ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी] | 172 | 282 | 250 | 250 | 466 | 519 |
| अधिकतम दबाव [Mpa] | 3 | 3 | 3 | 3/45 | 3/45 | 3/45 |
| अधिकतम प्रवाह दर [एम3/घंटा] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| वजन [किलो] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| मॉडल | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| चौड़ाई, A [मिमी] | 246 | 307 | 321 | 429 | 248 | 322 |
| ऊंचाई, बी [मिमी] | 528 | 696 | 738 | 1398 | 495 | 739 |
| लंबाई, ई [मिमी] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| क्षैतिज बंदरगाह दूरी, सी [मिमी] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| ऊर्ध्वाधर बंदरगाह दूरी, डी [मिमी] | 456 | 567 | 603 | 1190 | 405 | 631 |
| अधिकतम दबाव [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/45 | 3/45 |
| अधिकतम प्रवाह दर [एम3/घंटा] | 42 | 100 | 100 | 300 | 42 | 100 |
| वजन [किलो] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
