बाओड हीट एक्सचेंजर उपकरण कं, लिमिटेड

|
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Baode |
| प्रमाणन: | CE/UL |
| मॉडल संख्या: | BH60 सीरीज |
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | USD 300-500 per Unit |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| प्रसव के समय: | 14-18 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 500 यूनिट प्रति माह |
| उत्पाद का नाम: | पानी से ठंडा कंडेनसर गैसकेट प्लेट हीट एक्सचेंजर प्लेट और फ्रेम हीट एक्सचेंजर | आवेदन: | समुद्र का पानी, स्विमिंग पूल, नमकीन पानी का तापन |
|---|---|---|---|
| फ्रेम: | हल्के इपोक्सी पेंट स्टील | तश्तरी: | टाइटेनियम |
| पाल बांधने की रस्सी: | एनबीआर/ईपीडीएम/विटन | मोटाई: | 0.5mm / 0.6mm |

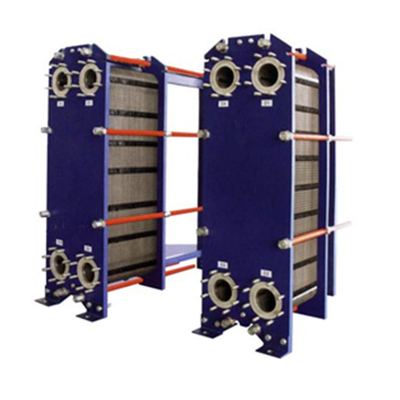

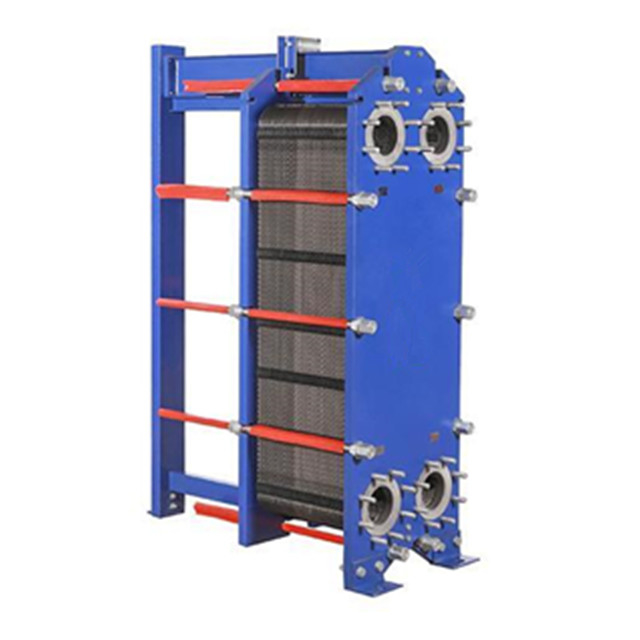

पानी से ठंडा कंडेनसर गैसकेट प्लेट हीट एक्सचेंजर प्लेट और फ्रेम हीट एक्सचेंजर
| मॉडल | BB60/BH60 | |
| क्रॉस रेफरेंस | TS6M | |
| ऊंचाई, एच [मिमी] | 704 | 704 |
| चौड़ाई, W [मिमी] | 400 | 410 |
| मिन मानक लंबाई, L [मिमी] | 530 | 540 |
| अधिकतम मानक लंबाई, L [मिमी] | 1430 | 1440 |
| ऊर्ध्वाधर बंदरगाह दूरी, वीसी [मिमी] | 380 | 380 |
| क्षैतिज बंदरगाह दूरी, एचसी [मिमी] | 203 | 203 |
| अधिकतम तापमान [°C] | 180 | 180 |
| अधिकतम दबाव [बारग] | 16 | 20.6 |
| फ्लैंज का आकार | DN65/2' | DN65/2' |
| अधिकतम प्रवाह दर [kg/s] | 20 | |
(मिमी में माप, N प्लेटों की संख्या है)
| प्लेट की सामग्री | उपयुक्त तरल प्रकार | ||
| स्टेनलेस स्टील (AISI304.316 आदि) | शुद्ध जल, सामान्य जल, खाद्य तेल, खनिज तेल | ||
| टीआई, टीआई-पीडी | समुद्री जल, खारा जल, खनिज जल | ||
| 20Cr, 18Ni, 6Mo (254SMO) | पतला सल्फरिक एसिड, कार्बनिक जल समाधान | ||
| नि | उच्च तापमान और एकाग्रता वाले कास्टिक सोडा | ||
| हेस्टेलॉय (C276, D205, B2G) | एकाग्रता सल्फरिक एसिड, हाइड्रोक्लोरिक एसिड, फॉस्फोरिक एसिड | ||
| गास्केट की सामग्री | ऑपरेटिंग तापमान °C | उपयुक्त तरल प्रकार | |
| एनबीआर | -15~+135°C | जल, समुद्री जल, खनिज तेल, खारा जल | |
| ईपीडीएम | -25 से +180° सेल्सियस | गर्म पानी, भाप, एसिड, क्षार | |
| F26 | -55~+230°C | अम्ल, क्षार | |
| टीपीएफ | -0~+160°C | उच्च केंद्रित एसिड, क्षार, उच्च तापमान तेल, भाप | |
बाओड हीट एक्सचेंजर गैसलेक्ट प्लेट हीट एक्सचेंजर में नंबर 1 चीन ब्रांड है।प्लेट हीट एक्सचेंजर दो तरल पदार्थों के पारित होने के लिए पोर्टहोल के साथ तरल धातु प्लेटों के एक पैक से बना है जिसके बीच गर्मी हस्तांतरण होगाप्लेट पैक को एक फिक्स्ड फ्रेम प्लेट और एक चलती दबाव प्लेट के बीच इकट्ठा किया जाता है और कसने वाले बोल्टों द्वारा संपीड़ित किया जाता है।प्लेटों में एक गास्केट लगाया जाता है जो प्लेटों के बीच के चैनल को सील करता है और तरल पदार्थों को वैकल्पिक चैनलों में निर्देशित करता हैप्लेटों की संख्या प्रवाह दर, तरल पदार्थों के भौतिक गुण, दबाव में गिरावट और तापमान कार्यक्रम से निर्धारित होती है।प्लेटों की तरंगों से तरल पदार्थ की अशांति होती है और प्लेटों को अंतर दबाव के खिलाफ समर्थन मिलता हैफ्रेम प्लेट और दबाव प्लेट को एक ऊपरी ले जाने वाली पट्टी से लटका दिया गया है और एक निचले मार्गदर्शन पट्टी द्वारा रखा गया है, दोनों को एक समर्थन स्तंभ पर तय किया गया है।कनेक्शन फ्रेम प्लेट में स्थित हैं या, यदि एक या दोनों तरल पदार्थ इकाई के भीतर, फ्रेम और दबाव प्लेटों में एक से अधिक बार गुजरते हैं।
बाओड गैसकेट प्लेट हीट एक्सचेंजर के फायदे *स्थान की बचत और ऊर्जा कुशल बाओड प्लेट हीट एक्सचेंजर सिस्टम बिल्डर का सपना है!उनके कॉम्पैक्ट डिजाइन के साथ वे अपने सिस्टम में 20~50% कम जगह की आवश्यकता होती है एक तुलनीय खोल और ट्यूब इकाई की तुलना मेंचूंकि उन्हें 80% कम शीतलन माध्यम की आवश्यकता होती है, आप छोटे पंपों को फिट कर सकते हैं जो कम ऊर्जा का उपभोग करेंगे
कार्य सिद्धांत
प्लेटों के बीच चैनल बनते हैं और कोने के बंदरगाहों को इस तरह से व्यवस्थित किया जाता है कि दो मीडिया वैकल्पिक चैनलों के माध्यम से बहते हैं।
नहरों के बीच, और अधिकतम संभव दक्षता के लिए पूर्ण विपरीत धारा प्रवाह रेट किया जाता है। प्लेटों के बीच का मार्ग प्लेटों को प्रदान करता है,आसन्न एक के खिलाफ प्रत्येक प्लेट का समर्थन करता है और उथल-पुथल को बढ़ाता है, जिसके परिणामस्वरूप कुशल गर्मी हस्तांतरण होता है।
मानक सामग्री
फ्रेम प्लेटः हल्के इपोक्सी चित्रित इस्पात
नोजल: कार्बन स्टील
धातु से ढंका हुआः स्टेनलेस स्टील, टाइटेनियम
प्लेटः स्टेनलेस स्टील मिश्र धातु 316 या टाइटेनियम
पारंपरिक पीएचई के मुकाबले एक बड़ी प्रगति
शेल और ट्यूब से बहुत आगे
कोई थर्मल थकान नहीं चक्रगत हीटिंग और कूलिंग सीधे शेल-एंड-ट्यूब जैसे कठोर भाप हीटर में थर्मल थकान पैदा करती है।इसके परिणामस्वरूप अक्सर फटे और पहने हुए घटक होते हैं जिन्हें रखरखाव और मरम्मत की आवश्यकता होती है, जिससे सिस्टम का अवांछित डाउनटाइम हो जाता है।बीएस श्रृंखला में पतली प्लेटों और लचीले गास्केट के संयोजन से थर्मल थकान को रोकता है, जिससे तापमान परिवर्तनों के जवाब में इकाइयों को विस्तार और संकुचन की अनुमति मिलती है. ठीक तापमान नियंत्रण प्लेटों की छोटी पकड़ वॉल्यूम और उच्च सतह/वॉल्यूम अनुपात के परिणामस्वरूप तेजी से गर्मी हस्तांतरण तापमान नियंत्रण के लिए तेजी से प्रतिक्रिया करने में सक्षम बनाता है।
आवेदन
खाद्य उद्योगः दूध का पाश्चराइजेशन दूध और पेय पदार्थों का पाश्चराइजेशन, वाइन टेम्परिंग, बोतलबंद पानी का उपचार, सीआईपी (क्लीनिंग-इन-प्लेस) हीटिंग, रिवर्स ऑस्मोसिस पानी।
समुद्री अनुप्रयोगः मुख्य या सहायक इंजन या टरबाइनों का केंद्रीय शीतलन, स्नेहन तेल शीतलन, शीतलन सिलेंडरों, पिस्टन, इंजेक्शन नोजल के लिए परिसंचारी पानी का पुनः शीतलन,बाओडर तेल को ठंडा करना, कंप्रेसर तेल और अन्य स्नेहक, स्नेहन तेल और भारी ईंधन तेल का प्रीहीटिंग, मीठे पानी के उत्पादन के लिए समुद्री पानी का प्रीहीटिंग, गर्मी वसूली,यात्रियों के केबिनों और माल के स्थानों के लिए वातानुकूलन के लिए हीट एक्सचेंज
अन्यः टर्बाइन तेल शीतलक, रासायनिक उद्योग, दूरदराज के ताप, दूरदराज के शीतलन, स्विमिंग पूल ताप, सौर ताप,
शीघ्र वितरण समय।
उच्च गुणवत्ता
उचित मूल्य
ग्राहक द्वारा बनाया गया
प्रौद्योगिकी का डिजाइन और ग्राहक सहायता
