बाओड हीट एक्सचेंजर उपकरण कं, लिमिटेड

|
| उत्पत्ति के प्लेस: | चीनी |
| ब्रांड नाम: | Baode |
| प्रमाणन: | CE/UL |
| मॉडल संख्या: | BH100 सीरीज |
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | USD 300-1000 per Unit |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| प्रसव के समय: | 14-18 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 500 यूनिट प्रति माह |
| उत्पाद का नाम: | BH100 स्टेनलेस स्टील प्लेट और फ्रेम तरल शीतलन हीट एक्सचेंजर गैसकेट प्लेट हीट एक्सचेंजर उच्च मानक के | आवेदन: | तरल से तरल गर्मी का आदान-प्रदान |
|---|---|---|---|
| फ्रेम सामग्री: | कार्बन स्टील | प्लेट सामग्री: | स्टेनलेस स्टील, Ti |
| पाल बांधने की रस्सी: | एनबीआर/ईपीडीएम/विटन | शक्ति: | 300 - 800 किलोवाट |
| व्यावहारिक अनुप्रयोग: | सीआईपी हीटिंग, वाइन टेम्परिंग |

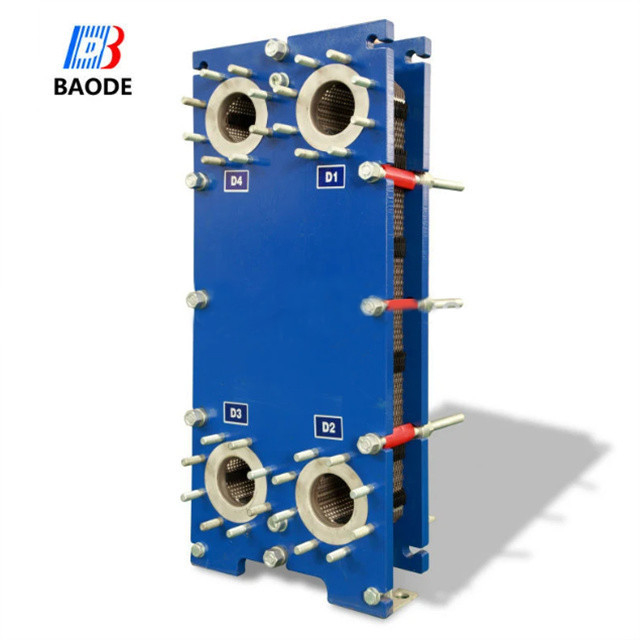

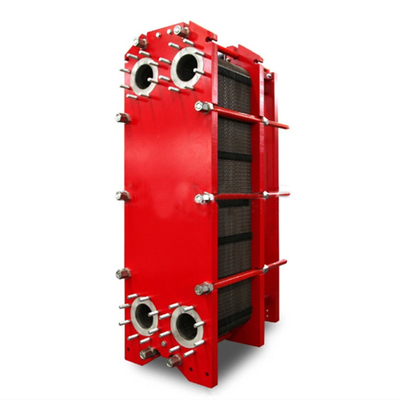

BH100 स्टेनलेस स्टील प्लेट और फ्रेम तरल शीतलन हीट एक्सचेंजर गैसकेट प्लेट हीट एक्सचेंजर उच्च मानक के साथ
गैसकेट प्लेट हीट एक्सचेंजर एक प्रकार का हीट एक्सचेंजर है। इसकी विशेषता उच्च गर्मी हस्तांतरण गुणांक है; मरम्मत और सफाई में आसान है; कम फोल्डिंग गुणांक; कॉम्पैक्ट संरचना, छोटा पदचिह्न,हल्का वजन; गर्मी हस्तांतरण क्षेत्र या प्रक्रिया संयोजन को बदलना आसान है; अंतिम तापमान अंतर छोटा है।
परिचय
यह एक निश्चित अंतराल पर मुहर लगी लहराती शीट के एक बहुत से से बना है, चारों ओर गास्केट द्वारा सील, और फ्रेम और संपीड़न सर्पिल द्वारा ओवरलैप,प्लेट और गास्केट के चार कोने छेद एक तरल पदार्थ वितरण ट्यूब और एक संग्रह ट्यूब का गठन किया, जबकि गर्म और ठंडे तरल पदार्थ को उचित रूप से अलग करते हुए, ताकि यह प्रत्येक प्लेट के दोनों तरफ प्रवाह चैनल में, गर्मी विनिमय के लिए प्लेट के माध्यम से बह जाए।
कार्य सिद्धांत
गैसकेट प्लेट हीट एक्सचेंजर में धातु की प्लेटों का एक सेट होता है जिसमें प्लेट पर चार कोने के छेद होते हैं ताकि गर्म और ठंडे दोनों माध्यमों से गुजर सके। जब इकट्ठा किया जाता है,एक प्लेट और बी प्लेट बारी-बारी से व्यवस्थित हैं, प्लेटों के बीच एक नेटवर्क चैनल बनता है, और सीलिंग पैड हीट एक्सचेंजर में गर्म और ठंडे मीडिया को सील करता है, जबकि मिश्रण के बिना गर्म और ठंडे मीडिया को उचित रूप से अलग करता है।नहर में, ठंड और गर्म तरल पदार्थ के अंतराल पर प्रवाह, आवश्यकता के अनुसार विपरीत या प्रवाह के साथ हो सकता है, दीवार गर्मी विनिमय के माध्यम से ठंड और गर्म तरल पदार्थ के प्रवाह की प्रक्रिया में,ताकि वांछित प्रभाव प्राप्त हो सके.
| मॉडल | BH100B / BH100H | |
| क्रॉस रेफरेंस | M10M, M10B | |
| ऊंचाई, एच [मिमी] | 1084 | 1084 |
| चौड़ाई, W [मिमी] | 470 | 470 |
| मिन मानक लंबाई, L [मिमी] | 700 | 700 |
| अधिकतम मानक लंबाई, L [मिमी] | 2300 | 2300 |
| ऊर्ध्वाधर बंदरगाह दूरी, वीसी [मिमी] | 719 | 719 |
| क्षैतिज बंदरगाह दूरी, एचसी [मिमी] | 225 | 225 |
| अधिकतम तापमान [°C] | 180 | 180 |
| अधिकतम दबाव [बारग] | 10 | 16 |
| फ्लैंज का आकार | DN100/4' | DN0100/4' |
| अधिकतम प्रवाह दर [kg/s] | 50 | |
(मिमी में माप, N प्लेटों की संख्या है)
| प्लेट की सामग्री | उपयुक्त तरल प्रकार | ||
| स्टेनलेस स्टील (AISI304.316 आदि) | शुद्ध जल, सामान्य जल, खाद्य तेल, खनिज तेल | ||
| टीआई, टीआई-पीडी | समुद्री जल, खारा जल, खनिज जल | ||
| 20Cr, 18Ni, 6Mo (254SMO) | पतला सल्फरिक एसिड, कार्बनिक जल समाधान | ||
| नि | उच्च तापमान और एकाग्रता वाले कास्टिक सोडा | ||
| हेस्टेलॉय (C276, D205, B2G) | एकाग्रता सल्फरिक एसिड, हाइड्रोक्लोरिक एसिड, फॉस्फोरिक एसिड | ||
| गास्केट की सामग्री | ऑपरेटिंग तापमान °C | उपयुक्त तरल प्रकार | |
| एनबीआर | -15~+135°C | जल, समुद्री जल, खनिज तेल, खारा जल | |
| ईपीडीएम | -25 से +180° सेल्सियस | गर्म पानी, भाप, एसिड, क्षार | |
| F26 | -55~+230°C | अम्ल, क्षार | |
| टीपीएफ | -0~+160°C | उच्च केंद्रित एसिड, क्षार, उच्च तापमान तेल, भाप | |
The gasket plate heat exchanger, with its unique design and efficient performance, has been widely used in various industrial and civil fields. यह अत्यधिक कुशल, कॉम्पैक्ट है,हल्के और बनाए रखने में आसान, यह आधुनिक गर्मी हस्तांतरण प्रौद्योगिकी में एक नेता बना रही है.
The biggest feature of the gasket plate heat exchanger is its high efficiency. इसकी अनूठी प्लेट डिजाइन के कारण, गर्म और ठंडे तरल पदार्थ एक बहुत ही छोटे प्रवाह चैनल में बहते हैं,जो गर्मी हस्तांतरण दक्षता में काफी सुधार करता हैइसी समय, तरल की अशांत स्थिति के कारण, गर्मी हस्तांतरण प्रक्रिया अधिक कुशल है।
