बाओड हीट एक्सचेंजर उपकरण कं, लिमिटेड

|
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Baode |
| प्रमाणन: | CE/UL |
| मॉडल संख्या: | BH200 सीरीज |
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | USD 100-500 per Unit |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| प्रसव के समय: | 14-18 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 500 यूनिट प्रति माह |

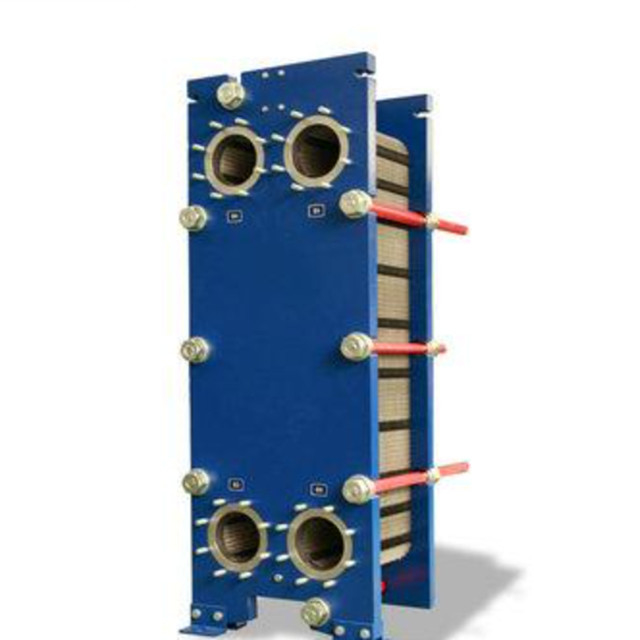

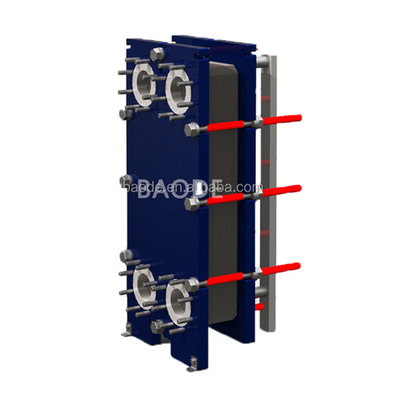

| उत्पाद का नाम: | स्विमिंग पूल हीट एक्सचेंजर के साथ ईपीडीएम गैसकेट प्लेट प्रकार हीट एक्सचेंजर समुद्री इंजन के लिए | आवेदन: | तरल से तरल गर्मी का आदान-प्रदान |
|---|---|---|---|
| फ्रेम सामग्री: | कार्बन स्टील | प्लेट सामग्री: | AISI316L/304, SMO254, हैस्टेलॉय, Ni, Ti |
| पाल बांधने की रस्सी: | एनबीआर/ईपीडीएम/विटन | हीट एक्सचेंजर का प्रकार: | फ्रेम और प्लेट का प्रकार |
| मॉडल | BH200H |
| क्रॉस रेफरेंस | M20M,T20M,T20B |
| ऊंचाई, एच [मिमी] | 2150 |
| चौड़ाई, W [मिमी] | 750 |
| मिन मानक लंबाई, L [मिमी] | 1250 |
| अधिकतम मानक लंबाई, L [मिमी] | 3350 |
| ऊर्ध्वाधर बंदरगाह दूरी, वीसी [मिमी] | 1478 |
| क्षैतिज बंदरगाह दूरी, एचसी [मिमी] | 353 |
| अधिकतम तापमान [°C] | 180 |
| अधिकतम दबाव [बारग] | 10/16 |
| फ्लैंज का आकार | DN200/8' |
| अधिकतम प्रवाह दर [kg/s] | 225 |
(मिमी में माप, N प्लेटों की संख्या है)
| प्लेट की सामग्री | उपयुक्त तरल प्रकार | ||
| स्टेनलेस स्टील (AISI304.316 आदि) | शुद्ध जल, सामान्य जल, खाद्य तेल, खनिज तेल | ||
| टीआई, टीआई-पीडी | समुद्री जल, खारा जल, खनिज जल | ||
| 20Cr, 18Ni, 6Mo (254SMO) | पतला सल्फरिक एसिड, कार्बनिक जल समाधान | ||
| नि | उच्च तापमान और एकाग्रता वाले कास्टिक सोडा | ||
| हेस्टेलॉय (C276, D205, B2G) | एकाग्रता सल्फरिक एसिड, हाइड्रोक्लोरिक एसिड, फॉस्फोरिक एसिड | ||
| गास्केट की सामग्री | ऑपरेटिंग तापमान °C | उपयुक्त तरल प्रकार | |
| एनबीआर | -15~+135°C | जल, समुद्री जल, खनिज तेल, खारा जल | |
| ईपीडीएम | -25 से +180° सेल्सियस | गर्म पानी, भाप, एसिड, क्षार | |
| F26 | -55~+230°C | अम्ल, क्षार | |
| टीपीएफ | -0~+160°C | उच्च केंद्रित एसिड, क्षार, उच्च तापमान तेल, भाप | |
मानक डिजाइन
प्लेट हीट एक्सचेंजर दो तरल पदार्थों के मार्ग के लिए portholes के साथ corrugated धातु प्लेटों का एक पैक से बना है
प्लेट पैक को एक फिक्स्ड फ्रेम प्लेट और एक चलती दबाव प्लेट के बीच इकट्ठा किया जाता है और कसने वाले बोल्टों द्वारा संकुचित किया जाता है।प्लेटों को एक गास्केट से लैस किया जाता है जो इंटरपोलेट चैनल को सील करता है और तरल पदार्थों को वैकल्पिक चैनलों में निर्देशित करता हैप्लेटों की संख्या प्रवाह दर, तरल पदार्थों के भौतिक गुण, दबाव में गिरावट और तापमान कार्यक्रम से निर्धारित होती है।
प्लेटों के घुमावदार होने से तरल पदार्थ में अशांति होती है और प्लेटों को अंतर दबाव से बचाया जा सकता है।फ्रेम प्लेट और दबाव प्लेट एक ऊपरी ले जाने वाले पट्टी से लटका रहे हैं और एक निचले मार्गदर्शन पट्टी द्वारा स्थित हैं, दोनों को एक समर्थन स्तंभ पर तय किया जाता है। कनेक्शन फ्रेम प्लेट में स्थित हैं या, यदि एक या दोनों तरल पदार्थ इकाई के भीतर एक से अधिक बार गुजरते हैं, तो फ्रेम और दबाव प्लेटों में।
विशिष्ट क्षमताएं
तरल प्रवाह दर
मीडिया के आधार पर 16 किलोग्राम/सेकंड (250 gpm) तक की अनुमति
दबाव में गिरावट और तापमान कार्यक्रम।
भाप से जल ताप
300 से 800 kW
कार्य सिद्धांत
प्लेटों के बीच चैनल बनते हैं और कोने के बंदरगाहों को इस तरह से व्यवस्थित किया जाता है कि दो मीडिया वैकल्पिक चैनलों के माध्यम से बहते हैं।और उच्चतम संभव दक्षता के लिए पूर्ण विपरीत धारा प्रवाह बनाया जाता हैप्लेटों की तरंगबद्धता प्लेटों के बीच मार्ग प्रदान करती है, प्रत्येक प्लेट को आसन्न प्लेट के विरुद्ध समर्थन देती है और अशांति को बढ़ाती है, जिसके परिणामस्वरूप कुशल गर्मी हस्तांतरण होता है।
खाद्य उद्योग: दूध का पाश्चराइजेशन, दूध और पेय का पाश्चराइजेशन, वाइन टेम्परिंग, बोतलबंद पानी का उपचार, सीआईपी (क्लीनिंग-इन-प्लेस) हीटिंग, रिवर्स ऑस्मोसिस पानी।
समुद्री अनुप्रयोग: मुख्य या सहायक इंजनों या टरबाइनों का केंद्रीय शीतलन, स्नेहन तेल शीतलन, शीतलन सिलेंडरों, पिस्टन, इंजेक्शन नलिकाओं के लिए परिसंचारी पानी का पुनः शीतलन, बाओडर तेल का शीतलन,कंप्रेसर तेल और अन्य स्नेहक, स्नेहन तेल और भारी ईंधन तेल का पूर्व ताप, मीठे पानी के उत्पादन के लिए समुद्री जल का पूर्व ताप, गर्मी वसूली, यात्रियों के केबिन और माल के कमरे के लिए एयर कंडीशनिंग के लिए गर्मी विनिमय
अन्य: टर्बाइन तेल कूलर, रासायनिक उद्योग, दूरदराज के ताप, दूरदराज के शीतलन, स्विमिंग पूल ताप, सौर ताप
शीघ्र वितरण समय।
उच्च गुणवत्ता
उचित मूल्य
ग्राहक द्वारा बनाया गया
प्रौद्योगिकी का डिजाइन और ग्राहक सहायता
ISO9001, CE, UL, WRAS, ROHS, CCS आदि द्वारा प्रमाणित
