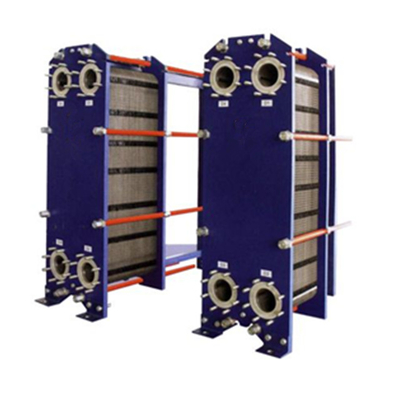

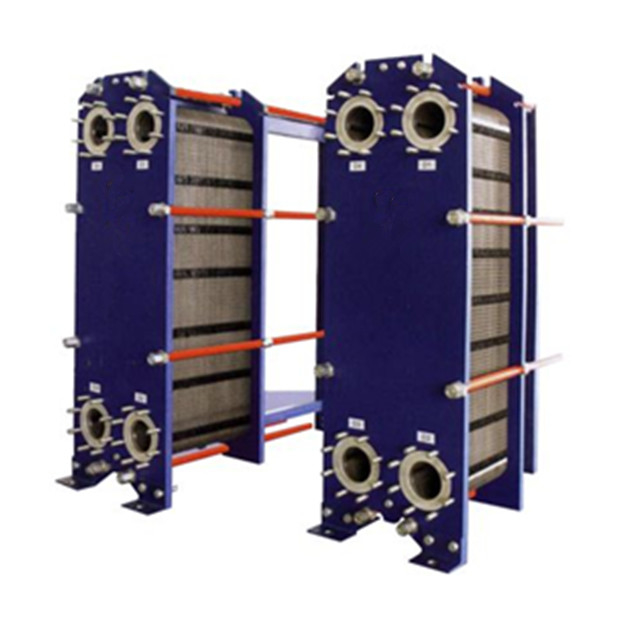

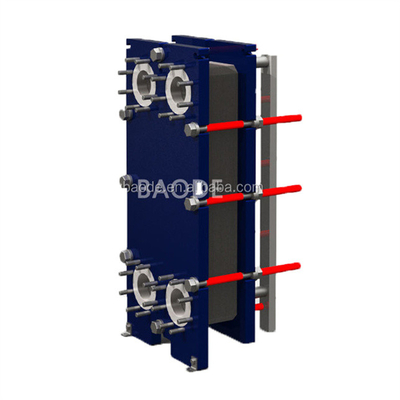

एयर कंडीशनर रेडिएटर एयर कूलर रेफ्रिजरेटर गैसकेट प्लेट प्रकार हीटर हीट एक्सचेंजर

एयर कंडीशनर रेडिएटर एयर कूलर रेफ्रिजरेटर गैसकेट प्लेट प्रकार हीटर हीट एक्सचेंजर



गैसकेट प्लेट हीट एक्सचेंजर तरल-तरल और तरल-भाप हीट एक्सचेंज के लिए आदर्श उपकरण है।यह एक नए प्रकार का उच्च दक्षता वाला हीट एक्सचेंजर है जो एक निश्चित तरंगदार आकार के धातु शीट की एक श्रृंखला से बना है।इसकी अनूठी संरचना कई प्रकार के हीट एक्सचेंजर्स में इसका अच्छा लाभ देती है।

संरचनात्मक सिद्धांत
हटाने योग्य प्लेट हीट एक्सचेंजर कई स्टैम्प्ड तरंगदार चादरों से बने होते हैं, जो एक निश्चित अंतराल पर, गैसकेट द्वारा सील किए जाते हैं, और फ्रेम और संपीड़न सर्पिल द्वारा ओवरलैप किए जाते हैं।प्लेट और गास्केट के चार कोने छेद एक तरल पदार्थ वितरण ट्यूब और एक संग्रह ट्यूब बनाते हैं, और एक ही समय में गर्म और ठंडे तरल पदार्थों को उचित रूप से अलग करें, ताकि वे प्रत्येक प्लेट के दोनों तरफ प्रवाह चैनल में बहें, और प्लेट के माध्यम से गर्मी का आदान-प्रदान करें।

कार्य सिद्धांत
प्लेट कूलर एक पतली धातु की प्लेट से बना हीट एक्सचेंजर है जिसे एक निश्चित लहराती आकार के हीट एक्सचेंजर प्लेट में दबाया जाता है, और फिर स्टैक किया जाता है, और क्लीट्स और बोल्टों द्वारा तय किया जाता है।विभिन्न प्लेटों के बीच एक पतली आयताकार नहर बनती है, और आधे प्लेटों के माध्यम से गर्मी का आदान-प्रदान किया जाता है। दो प्लेटों के बीच गठित एक संकीर्ण, घुमावदार चैनल के माध्यम से काम करने वाला द्रव बहता है।गर्म और ठंडे तरल पदार्थ क्रमशः प्रवाह पथ से गुजरते हैं, और बीच में तरल पदार्थों को अलग करने के लिए एक विभाजन प्लेट है, और गर्मी प्लेट के माध्यम से स्थानांतरित की जाती है।

इसकी संरचना और गर्मी हस्तांतरण सिद्धांत यह निर्धारित करते हैं कि इसमें कॉम्पैक्ट संरचना, छोटे पदचिह्न, उच्च गर्मी हस्तांतरण दक्षता, बड़ी परिचालन लचीलापन की विशेषताएं हैं,व्यापक अनुप्रयोग, कम गर्मी हानि, सुविधाजनक स्थापना और सफाई।



(मिमी में माप, N प्लेटों की संख्या है)


गैसकेट प्लेट हीट एक्सचेंजर, अपने अद्वितीय डिजाइन और कुशल प्रदर्शन के साथ विभिन्न औद्योगिक और नागरिक क्षेत्रों में व्यापक रूप से उपयोग किया गया है। यह अत्यधिक कुशल, कॉम्पैक्ट,हल्का और रखरखाव में आसान, जिससे यह आधुनिक गर्मी हस्तांतरण प्रौद्योगिकी में अग्रणी है।

गैसकेट प्लेट हीट एक्सचेंजर की सबसे बड़ी विशेषता इसकी उच्च दक्षता है। इसकी अनूठी प्लेट डिजाइन के कारण, गर्म और ठंडे तरल पदार्थ एक बहुत ही छोटे प्रवाह चैनल में बहते हैं,जो गर्मी हस्तांतरण दक्षता में काफी सुधार करता हैइसी समय, द्रव की अशांत अवस्था के कारण, गर्मी हस्तांतरण प्रक्रिया अधिक कुशल होती है।
