बाओड हीट एक्सचेंजर उपकरण कं, लिमिटेड

|
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Baode |
| प्रमाणन: | CE/UL |
| मॉडल संख्या: | BH100 सीरीज |
| न्यूनतम आदेश मात्रा: | एक इकाई |
|---|---|
| मूल्य: | USD 300-1000 per Unit |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| प्रसव के समय: | 14-18 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 500 यूनिट प्रति माह |
| उत्पाद का नाम: | BH100 स्टेनलेस स्टील प्लेट हीट एक्सचेंजर टाइटनियम गैसकेट प्लेट हीट एक्सचेंजर समुद्री पानी ठंडा करने | आवेदन: | तरल से तरल गर्मी का आदान-प्रदान |
|---|---|---|---|
| फ्रेम सामग्री: | कार्बन स्टील | प्लेट सामग्री: | स्टेनलेस स्टील, Ti |
| पाल बांधने की रस्सी: | एनबीआर/ईपीडीएम/विटन | शक्ति: | 300 - 800 किलोवाट |
| व्यावहारिक अनुप्रयोग: | सीआईपी हीटिंग, वाइन टेम्परिंग |

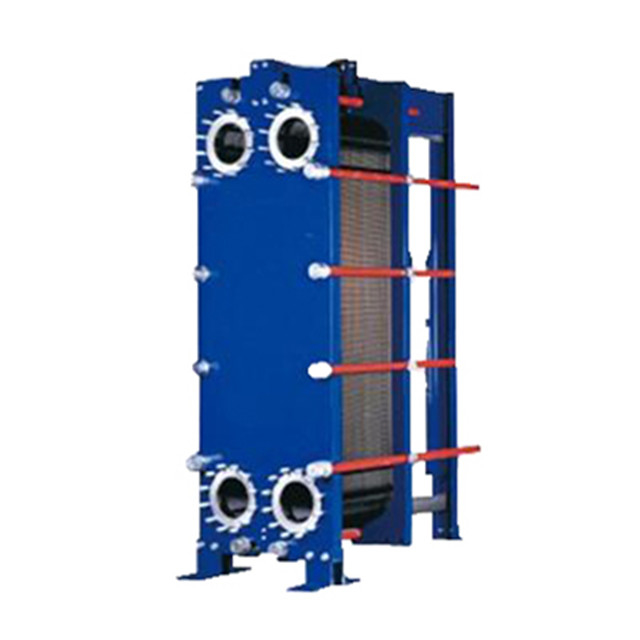

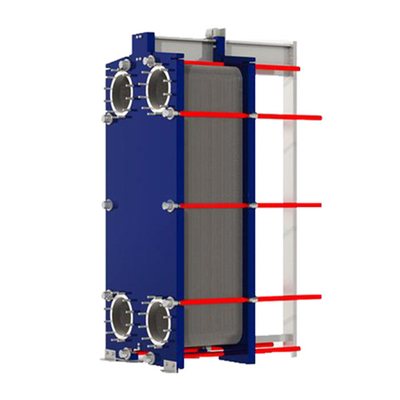

BH100 स्टेनलेस स्टील प्लेट हीट एक्सचेंजर टाइटनियम गैसकेट प्लेट हीट एक्सचेंजर समुद्री पानी ठंडा करने के लिए
एक गैसकेट प्लेट हीट एक्सचेंजर, जिसे प्लेट हीट एक्सचेंजर के रूप में भी जाना जाता है, एक कुशल और कॉम्पैक्ट हीट एक्सचेंज डिवाइस है।यह समानांतर प्लेटों की एक श्रृंखला है जो एक बंद गर्मी विनिमय चैनल बनाने के लिए एक क्लैंपिंग डिवाइस द्वारा एक साथ रखा जाता हैइसके काम करने का सिद्धांत मुख्य रूप से इसकी अनूठी प्लेट डिजाइन और गर्मी हस्तांतरण प्रक्रिया में परिलक्षित होता है।
प्लेट हीट एक्सचेंजर का मूल इसकी प्लेट है, जो आमतौर पर एक ऐसी सामग्री से बनी होती है जो संक्षारण प्रतिरोधी होती है और इसमें अच्छा गर्मी हस्तांतरण प्रदर्शन होता है, जैसे कि स्टेनलेस स्टील या टाइटेनियम मिश्र धातु।प्रत्येक प्लेट एक प्रवाह चैनल के साथ डिजाइन किया गया है ताकि द्रव के माध्यम से गुजरता है के रूप में यह एक पतली लामिना प्रवाह बनाता है, जो गर्मी हस्तांतरण प्रभाव को बढ़ाता है। जब इन प्लेटों के माध्यम से दो अलग-अलग तापमान के तरल पदार्थ बहते हैं, तो ऊष्मा उच्च तापमान तरल पदार्थ से निम्न तापमान तरल पदार्थ में स्थानांतरित हो जाती है,ताप विनिमय प्राप्त करना.
प्लेट हीट एक्सचेंजर का डिजाइन दोनों तरल पदार्थों को पूरी तरह से अलग करता है, विभिन्न तरल पदार्थों के बीच मिश्रण को रोकता है और प्रक्रिया की विश्वसनीयता सुनिश्चित करता है।इसकी कॉम्पैक्ट संरचना और कुशल गर्मी हस्तांतरण प्रदर्शन के कारण, प्लेट हीट एक्सचेंजर्स का व्यापक रूप से कई क्षेत्रों में उपयोग किया गया है, जैसे हीटिंग, रेफ्रिजरेशन, औद्योगिक अपशिष्ट गर्मी वसूली आदि।
वास्तविक संचालन में, गैसकेट प्लेट हीट एक्सचेंजर के फायदे भी बहुत स्पष्ट हैं। क्योंकि प्लेटों को आसानी से अलग किया जा सकता है और साफ किया जा सकता है,उपकरण का रखरखाव सरल और तेज़ हैइसी समय, इसके कुशल गर्मी हस्तांतरण प्रदर्शन और कम प्रतिरोध हानि के कारण, ऊर्जा दक्षता में काफी सुधार होता है और परिचालन लागत कम हो जाती है।
| मॉडल | BH100B / BH100H | |
| क्रॉस रेफरेंस | M10M, M10B | |
| ऊंचाई, एच [मिमी] | 1084 | 1084 |
| चौड़ाई, W [मिमी] | 470 | 470 |
| मिन मानक लंबाई, L [मिमी] | 700 | 700 |
| अधिकतम मानक लंबाई, L [मिमी] | 2300 | 2300 |
| ऊर्ध्वाधर बंदरगाह दूरी, वीसी [मिमी] | 719 | 719 |
| क्षैतिज बंदरगाह दूरी, एचसी [मिमी] | 225 | 225 |
| अधिकतम तापमान [°C] | 180 | 180 |
| अधिकतम दबाव [बारग] | 10 | 16 |
| फ्लैंज का आकार | DN100/4' | DN0100/4" |
| अधिकतम प्रवाह दर [kg/s] | 50 | |
(मिमी में माप, N प्लेटों की संख्या है)
| प्लेट की सामग्री | उपयुक्त तरल प्रकार | ||
| स्टेनलेस स्टील (AISI304.316 आदि) | शुद्ध जल, सामान्य जल, खाद्य तेल, खनिज तेल | ||
| टीआई, टीआई-पीडी | समुद्री जल, खारा जल, खनिज जल | ||
| 20Cr, 18Ni, 6Mo (254SMO) | पतला सल्फरिक एसिड, कार्बनिक जल समाधान | ||
| नि | उच्च तापमान और एकाग्रता वाले कास्टिक सोडा | ||
| हेस्टेलॉय (C276, D205, B2G) | एकाग्रता सल्फरिक एसिड, हाइड्रोक्लोरिक एसिड, फॉस्फोरिक एसिड | ||
| गास्केट की सामग्री | ऑपरेटिंग तापमान °C | उपयुक्त तरल प्रकार | |
| एनबीआर | -15~+135°C | जल, समुद्री जल, खनिज तेल, खारा जल | |
| ईपीडीएम | -25 से +180° सेल्सियस | गर्म पानी, भाप, एसिड, क्षार | |
| F26 | -55~+230°C | अम्ल, क्षार | |
| टीपीएफ | -0~+160°C | उच्च केंद्रित एसिड, क्षार, उच्च तापमान तेल, भाप | |
गैसकेट प्लेट हीट एक्सचेंजर, अपने अद्वितीय डिजाइन और कुशल प्रदर्शन के साथ विभिन्न औद्योगिक और नागरिक क्षेत्रों में व्यापक रूप से उपयोग किया गया है। यह अत्यधिक कुशल, कॉम्पैक्ट,हल्का और रखरखाव में आसान, जिससे यह आधुनिक गर्मी हस्तांतरण प्रौद्योगिकी में अग्रणी है।
गैसकेट प्लेट हीट एक्सचेंजर की सबसे बड़ी विशेषता इसकी उच्च दक्षता है। इसकी अनूठी प्लेट डिजाइन के कारण, गर्म और ठंडे तरल पदार्थ एक बहुत छोटे प्रवाह चैनल में बहते हैं,जो गर्मी हस्तांतरण दक्षता में काफी सुधार करता हैइसी समय, द्रव की अशांत अवस्था के कारण, गर्मी हस्तांतरण प्रक्रिया अधिक कुशल होती है।
