अपशिष्ट गर्मी की वसूली के लिए डेसुपरहीटर के रूप में उपयोग किया जाने वाला पूर्ण वेल्डेड प्लेट और शेल हीट एक्सचेंजर

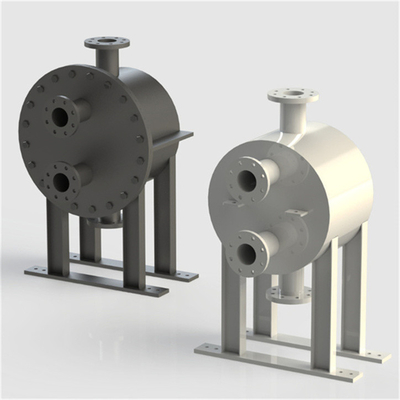

प्लेट और शेल हीट एक्सचेंजर एक हीट एक्सचेंजर है जिसमें प्लेट ट्यूब हीट ट्रांसफर तत्व के रूप में है, जिसे शीट हीट एक्सचेंजर के रूप में भी जाना जाता है। यह मुख्य रूप से दो भागों से बना हैःप्लेट ट्यूब बंडल और खोल (चित्र)ठंडे रूप से बने स्लैट्स की जोड़ी के संपर्क बिंदुओं को एक प्लेट ट्यूब बनाने के लिए एक साथ कसकर वेल्डेड किया जाता है जिसमें कई सपाट प्रवाह चैनल होते हैं।विभिन्न चौड़ाई के कई प्लेटों को एक निश्चित क्रम में व्यवस्थित किया जाता हैप्लेटों और ट्यूबों के बीच की दूरी बनाए रखने के लिए, आसन्न प्लेटों और ट्यूबों के दोनों सिरों पर धातु की पट्टियाँ डालें और उन्हें एक साथ वेल्ड करें। प्लेट ट्यूब के दोनों सिर एक ट्यूब प्लेट बनाते हैं,ताकि कई प्लेट ट्यूब एक प्लेट ट्यूब बंडल बनाने के लिए एक साथ मजबूती से जुड़े हैंट्यूब बंडल के अंत के चेहरे पर कई फ्लैट रनर प्लेट ट्यूब बंडल को खोल में इकट्ठा किया गया है,और अनुदैर्ध्य विस्तार अंतर इसे और खोल के बीच स्लाइडिंग सील द्वारा समाप्त हो जाता है. उपकरण का खंड आम तौर पर गोल होता है, लेकिन आयताकार, षट्कोणीय आदि भी होता है। तरल पदार्थ ए प्लेट के अंदर बहता है, और तरल पदार्थ बी प्लेटों और ट्यूबों के बीच खोल के अंदर बहता है।

प्लेट और शेल हीट एक्सचेंजर शेल और ट्यूब हीट एक्सचेंजर और प्लेट हीट एक्सचेंजर के बीच एक संरचनात्मक रूप है जो दोनों के फायदे को ध्यान में रखता हैः

1 प्लेट के साथ हीट ट्रांसफर सतह के रूप में, हीट ट्रांसफर दक्षता अच्छी है। हीट ट्रांसफर गुणांक शेल-एंड-ट्यूब हीट एक्सचेंजर के लगभग 2 गुना है।

2 कॉम्पैक्ट संरचना, छोटा आकार।

तापमान प्रतिरोध, दबाव प्रतिरोध, उच्चतम कार्य तापमान 800°C तक, उच्चतम कार्य दबाव 6.3 एमपीए तक।

4 फ्लैट चैनल में द्रव उच्च गति से बहता है, और प्लेट की सतह चिकनी है, स्केल करना आसान नहीं है, प्लेट बंडल को हटाया जा सकता है, और सफाई भी सुविधाजनक है।इस हीट एक्सचेंजर की विनिर्माण प्रक्रिया खोल और ट्यूब हीट एक्सचेंजर की तुलना में अधिक जटिल है, और वेल्डिंग मात्रा बड़ी है और आवश्यकताएं उच्च हैं, इसलिए इसकी लोकप्रियता और आवेदन सीमित हैं।कागजविशिष्ट उत्पादों का उपयोग मुख्य रूप से खाद्य, चिकित्सा और अन्य प्रसंस्करण उद्योगों में किया जाता है जिनके लिए अच्छी गर्मी हस्तांतरण दक्षता और कम निवास समय की आवश्यकता होती है।
