औद्योगिक उपयोग के लिए अनुकूलित उच्च दबाव प्लेट और शेल हीट एक्सचेंजर

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	Baode
प्रमाणन:	CE/UL
मॉडल संख्या:	बीपीएस22

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1 इकाई
मूल्य:	USD 10000-25000 per Unit
पैकेजिंग विवरण:	प्लाईवुड केस
प्रसव के समय:	14-18 कार्य दिवस
भुगतान शर्तें:	टी/टी
आपूर्ति की क्षमता:	500 यूनिट प्रति माह

संपर्क करें

विस्तृत उत्पाद विवरण

उत्पाद का नाम:	औद्योगिक उपयोग के लिए अनुकूलित उच्च दबाव प्लेट और शेल हीट एक्सचेंजर	आवेदन:	भाप कंडेनसर और जनरेटर
फ़ायदे:	उच्च अखंडता / कुल प्रतिबन्ध

औद्योगिक उपयोग के लिए अनुकूलित उच्च दबाव प्लेट और शेल हीट एक्सचेंजर

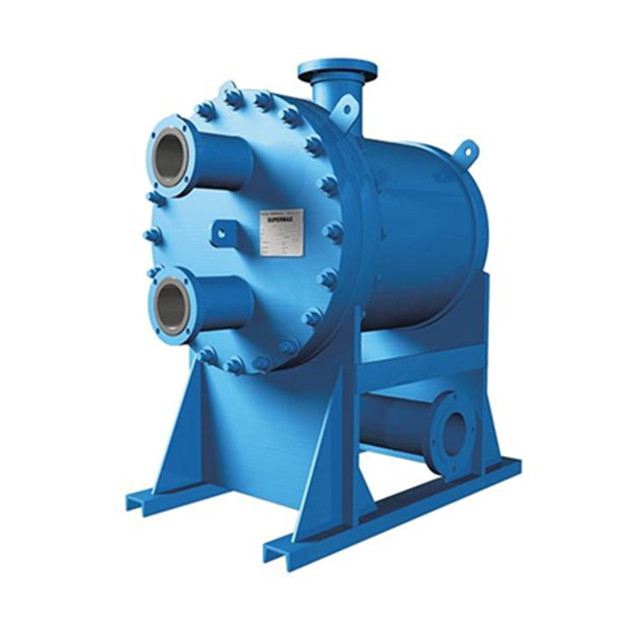

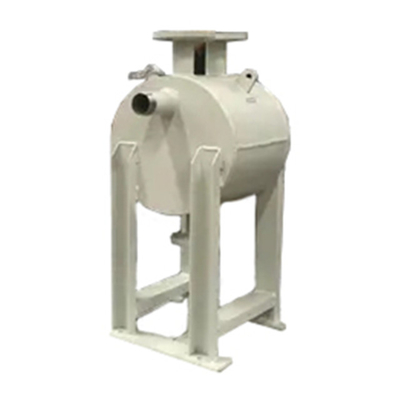

प्लेट और शेल हीट एक्सचेंजर(PSHE)

पीएसएचई हीट एक्सचेंजर्स नई पीढ़ी के हीट एक्सचेंजर्स हैं, जो प्लेट एंड फ्रेम और शेल एंड ट्यूब हीट एक्सचेंजर्स के सर्वोत्तम गुणों को जोड़ते हैं।पीएसएचई उच्च दबाव और तापमान परिचालन रेंज के साथ उच्च गर्मी हस्तांतरण दर प्रदान करता हैइसमें कोई गास्केट नहीं होता है, वे कॉम्पैक्ट होते हैं, कम फोल्डिंग करते हैं और निकट दृष्टिकोण तापमान पर काम कर सकते हैं।
पीएसएचई के केंद्र में बिना गास्केट के गोल प्लेटों का एक पूरी तरह से वेल्डेड पैक है। यह प्लेट पैक एक मजबूत कॉम्पैक्ट निर्माण प्रदान करने के लिए एक ट्यूबलर खोल के अंदर रखा गया है।पीएसएचई श्रृंखला में 100 मेगावाट / इकाई तक की क्षमताओं के साथ बहुत व्यापक परिचालन सीमा है।, और 100 बार तक के दबाव और 400 डिग्री सेल्सियस तक के तापमान पर काम कर सकते हैं।

आवेदन:

वाष्प संघनक औरजनरेटर
कंडेनसेट हीटर औरकूलर
निकास गैसवसूली
एलएनजीआवेदन
कच्चे तेल के हीटर औरकूलर
गैस हीटर औरकूलर
हाइड्रोकार्बन कंडेनसर औरवाष्पीकरक
उत्पाद हीटर औरकूलर
गैस हीटर औरकूलर
हीट रिकवरी एक्सचेंजर जैसे फीड/एफ़्लुएंटएक्सचेंजर
ओवरहेड कंडेनसर और गैसतरल करने वाले
थर्मोसिफ़ोन और केतलीरिबॉयलर
रिएक्टर तापमान नियंत्रण गर्मीएक्सचेंजर
क्रायोजेनिकआवेदन
बाष्पीकरक
बूंदअलगावकर्ता
वाष्पीकरक/ड्रॉपलेट सेपरेटर(संयुक्त)
झरना
डेसुपरहीटर
तेलकूलर
सबकूलर
कंडेनसर

लाभः

कोई गास्केट यापीसने का काम
उच्च अखंडता / कुलरोकथाम
मज़बूत और सुरक्षितनिर्माण
ताप और दबाव के प्रतिरोध और सुरक्षासाइकिल चलाना
थर्मलकुशल
कॉम्पैक्ट और कमवजन
लचीलानिर्माण
सिद्ध, विश्वसनीयप्रौद्योगिकी
कमफॉलिंग
न्यूनतम रखरखावआवश्यकता
निकटतातापमान

तकनीकी विनिर्देश

अधिकतम गर्मी हस्तांतरण क्षेत्र

• 2 000 m2/एक्सचेंजर मैकेनिकल डिजाइन
•70 बार तक पूर्ण वैक्यूमसंभव
•-164 से+500°C

मॉडल	ए	बी	सी	D	ई	F	जी
बीपीएस16	240	98	250	168	2.4*एन+2	DN15	DN15-DN80
बीपीएस22	448	135	310	219	2.4*एन+3	DN20	DN20-DN100
BPS46	469	174	368	269	2.4*एन+4	DN40	DN25-DN200
बीपीएस72	565	277	460	355	2.4*एन+4	DN50	DN25-DN300
बीपीएस128	600	298	694	464	2.8*एन+6	DN80	DN25-DN350
बीपीएस179	963	338	725	559	2.8*एन+6	DN100	DN25-DN400
BPS647	1520	650	1250	1016	2.8*एन+6	DN150	DN25-DN700
BPS1200	1828	900	1548	1372	3.2*एन+6	DN300	DN25-DN1000
BPS1600	2048	1000	1838	1562	3.2*एन+8	DN350	DN25-DN1200

सामग्री
शेल	प्लेट
कार्बन स्टील	AISI304
एआईएसआई 304	AISI 316L
AISI 904L	AISI 904L
AISI 904L	254 एसएमओ
254 एसएमओ	टीआई
टीआई	निकेल
हैस्टेलॉय	हेस्टेलॉय 254
अन्य	अन्य
