कॉम्पाब्लॉक हीट एक्सचेंजर में वेल्डेड प्लेट्स का एक ढेर होता है जो गर्म और ठंडे चैनलों को बनाने के लिए एक साथ वेल्डेड होते हैं।प्लेटों स्थायित्व और लंबे जीवन सुनिश्चित करने के लिए स्टेनलेस स्टील या अन्य जंग प्रतिरोधी सामग्री से बने होते हैं.

कॉम्पाब्लॉक हीट एक्सचेंजर में हीट ट्रांसफर प्रक्रिया संवाहक और संवहन दोनों के माध्यम से होती है।द्रव और प्लेट सतह के बीच संपर्क क्षेत्र को बढ़ाकर गर्मी हस्तांतरण को बढ़ाना.

डिजाइन

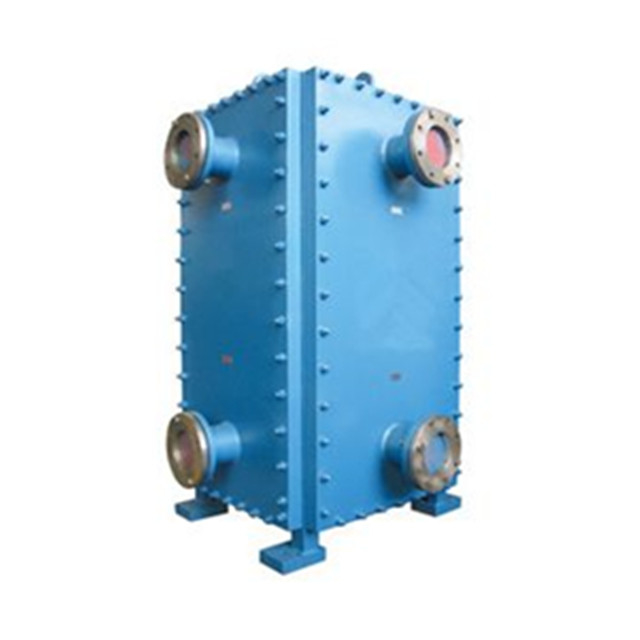

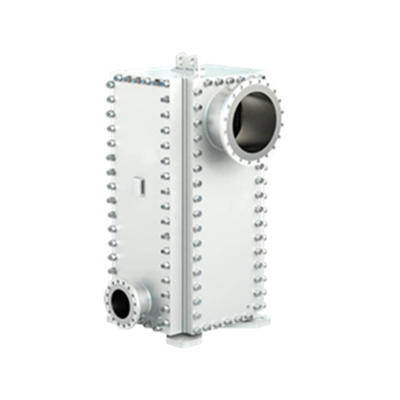

Compabloc का मूल 316L स्टेनलेस स्टील और अन्य उच्च-गुणवत्ता वाली सामग्री में घुमावदार हीटटट्रांसमीटर ओलेट का एक ढेर है।प्लेटें लेसर वेल्डेड हैं (मॉडल CP30 और ऊपर) और एक कॉम्पैक्ट कोर बनाते हैंइस कोर को फिर चार कोने के खंभे, शीर्ष और निचले सिर और चार साइड पैनलों द्वारा संलग्न और समर्थित किया जाता है।
इन घटकों को एक साथ बुलट किया जाता है और निरीक्षण, सेवा और सफाई के लिए जल्दी से अलग किया जा सकता है।
डिजाइन एकल या बहु-पास व्यवस्थाओं में या तो सह-वर्तमान या प्रति-वर्तमान संचालन में, तरल से तरल या दो-चरण कर्तव्यों के लिए विन्यस्त किया जा सकता है।

प्रक्रिया अनुकूलन
कॉम्पाब्लॉक की अनूठी डिजाइन अवधारणा के कारण प्रक्रिया अनुकूलन और लचीलेपन की संभावनाएं असीमित हैं।Compabloc दोनों एकल-पास या बहु-पास विन्यास के साथ डिजाइन किया जा सकता हैसंक्षेपण, पुनः उबलने और तापमान क्रॉस के बिना तरल से तरल कर्तव्यों के लिए, एकल-पास कॉन्फ़िगरेशन अपने कुल क्रॉस-फ्लो के साथ उपयुक्त है।बड़ा क्रॉस प्रवाह क्षेत्र और कम प्रवाह पथ कम दबाव संक्षेपण कार्यों के लिए उपयुक्त हैं और बहुत कम दबाव ड्रॉप की अनुमति देते हैंएक बहु-पास विन्यास तापमान क्रॉस और निकट तापमान दृष्टिकोण के साथ कर्तव्यों के लिए उपयुक्त है।

वर्तमान में 0 से लेकर 0 तक के गर्मी हस्तांतरण क्षेत्रों के साथ सात प्लेट परिवार के मॉडल हैं।7 से 840 m2 प्रति इकाई और प्रत्येक मॉडल किसी भी कर्तव्य के लिए सबसे अच्छा फिट की अनुमति देने के लिए प्लेटों की विभिन्न संख्या के साथ मॉड्यूलर है.

डिजाइन अवधारणा दो सर्किटों पर विभिन्न संख्या में पास की अनुमति देती है जिससे गर्म पक्ष और ठंडे पक्ष के बीच प्रवाह दर में बड़े अंतर संभव होते हैं।यदि प्रवाह दरों या तापमान में परिवर्तन होता है, तो एक नई ड्यूटी के अनुरूप उलझन को आसानी से फिर से व्यवस्थित किया जा सकता है3 डिग्री सेल्सियस (5.4 फ़ारेनहाइट) तक के निकट तापमान के दृष्टिकोण को प्राप्त किया जा सकता है।
Compabloc लंबवत, सामान्य तरल से तरल कर्तव्यों के लिए, उप-कूलिंग और गैस कूलिंग कर्तव्यों के साथ संघनक, या क्षैतिज, अधिकांश संघनक कर्तव्यों के लिए स्थापित किया जा सकता है,पुनः उबलने या तरल से तरल पर शुल्क जहां ऊंचाई प्रतिबंधित है.
