उत्पाद का वर्णन

मूल पैरामीटरः
प्लेट सामग्रीः
स्टेनलेस स्टीलः 304L, 316L, 904L
विशेष धातुः
254SMO, हैस्टेलॉय 276, टाइटेनियम, निकेल 200/201 आदि
प्लेट मोटाईः 0.8mm-1.2mm
डिजाइन पैरामीटरः
डिजाइन दबावः अधिकतम 40 बार
डिजाइन तापमानः -196° से 400°

आवेदन

रिफाइनरी
कच्चे तेल का पूर्व ताप
पेट्रोल, केरोसिन, डीजल आदि का संघनन

प्राकृतिक गैस
गैस स्वीटनर, डेकार्बराइजेशन--कम/अधिक विलायक सेवा
गैस निर्जलीकरण -- टीईजी प्रणालियों में गर्मी वसूली

परिष्कृत तेल
कच्चे तेल का मीठा -- खाद्य तेल हीट एक्सचेंजर

पौधों पर कोक
अमोनिया लिक्वर स्क्रबर शीतलन
बेंज़ोइलेटेड तेल हीटिंग, कूलिंग

परिष्कृत चीनी
मिश्रित रस, धुंधला हुआ रस गर्म करना
दबाव लंगर जूस हीटिंग

दाल और कागज
उबलने और धूम्रपान की गर्मी वसूली
ब्लीचिंग प्रक्रिया की गर्मी वसूली
धुलाई तरल ताप

ईंधन इथेनॉल
लीज तरल से किण्वित तरल ताप विनिमय
इथेनॉल के घोल को पूर्व-गर्म करना

रसायन, धातु विज्ञान, उर्वरक उत्पादन, रासायनिक फाइबर, जल उपचार संयंत्र आदि।

कार्य सिद्धांत

शीत और गर्म मीडिया प्लेटों के बीच वेल्डेड चैनलों में बारी-बारी से बहते हैं। प्रत्येक माध्यम प्रत्येक पास के भीतर क्रॉस-फ्लो व्यवस्था में बहता है। मल्टी-पास इकाई के लिए, मीडिया विपरीत धारा में बहता है।लचीलापन प्रवाह विन्यास दोनों पक्षों को सर्वोत्तम थर्मल दक्षता बनाए रखता है। और प्रवाह विन्यास को नए कर्तव्य में प्रवाह दर या तापमान के परिवर्तन के अनुरूप फिर से व्यवस्थित किया जा सकता है।


लाभ
फ्रेम को मरम्मत और सफाई के लिए अलग किया जा सकता है।

कॉम्पैक्ट संरचना, उच्च थर्मल दक्षता और छोटे पदचिह्न;

प्लेटों के बट वेल्डिंग से दरार क्षरण का खतरा नहीं होता है।

विभिन्न प्रकार के प्रवाह सभी प्रकार की जटिल ताप हस्तांतरण प्रक्रियाओं को पूरा करते हैं।

लघु प्रवाह पथ कम दबाव संक्षेपण कर्तव्य के लिए उपयुक्त है और बहुत कम दबाव गिरावट की अनुमति देता है।

प्लेट हीट एक्सचेंजर तरल और भाप के बीच हीट एक्सचेंज के लिए एक आदर्श उपकरण है। उपयोगिता मॉडल में उच्च हीट एक्सचेंज दक्षता, छोटे गर्मी हानि,कॉम्पैक्ट और हल्की संरचना, छोटे फर्श क्षेत्र, व्यापक आवेदन, लंबी सेवा जीवन, आदि। एक ही दबाव हानि के तहत, गर्मी हस्तांतरण गुणांक ट्यूब हीट एक्सचेंजर की तुलना में 3-5 गुना अधिक है,फर्श क्षेत्र पाइप हीट एक्सचेंजर का एक तिहाई है, और गर्मी वसूली दर 90% तक हो सकती है।

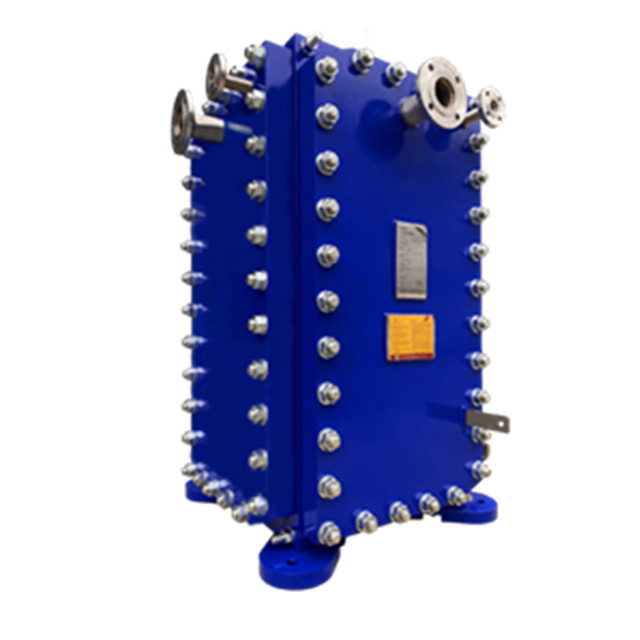

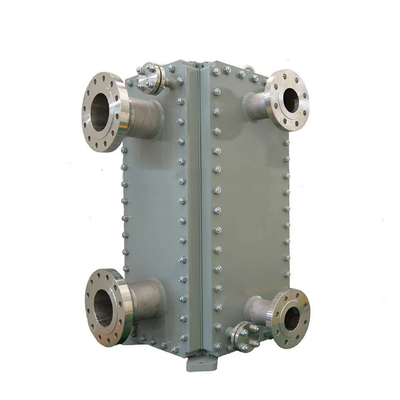

ऑल वेल्डेड प्लेट टाइप हीट एक्सचेंजर में वेल्डेड शीट हीट ट्रांसफर घटकों के रूप में उपयोग की जाती है।यह एक अलग करने योग्य हीट एक्सचेंजर और खोल और ट्यूब हीट एक्सचेंजर का एक नया सेट है उच्च दक्षता हीट एक्सचेंजर के फायदे के साथ.
