बाओड हीट एक्सचेंजर उपकरण कं, लिमिटेड

|
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Baode |
| प्रमाणन: | CE/UL |
| मॉडल संख्या: | SH60 श्रृंखला |
| न्यूनतम आदेश मात्रा: | एक इकाई |
|---|---|
| मूल्य: | USD 300-1000 per Unit |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| प्रसव के समय: | 14-18 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 500 यूनिट प्रति माह |
| उत्पाद का नाम: | एचवीएसी वाष्प हीटिंग के लिए SH60 सीरीज गास्केट प्लेट हीट एक्सचेंजर 10/16 बार 20kg/s | आवेदन: | भाप का ताप |
|---|---|---|---|
| फ्रेम सामग्री: | कार्बन स्टील | प्लेट सामग्री: | AISI 316L/304/ NI/TI |
| पाल बांधने की रस्सी: | एनबीआर/ईपीडीएम/विटन | हीट एक्सचेंजर का प्रकार: | फ्रेम और प्लेट का प्रकार |

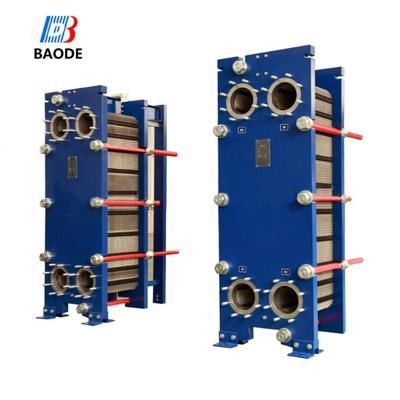

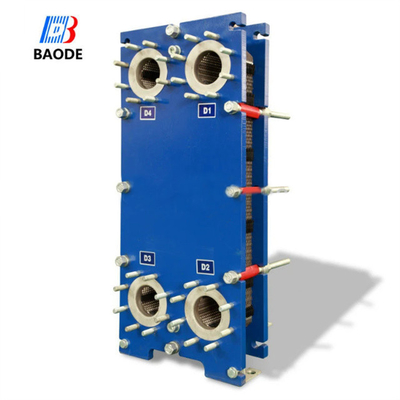

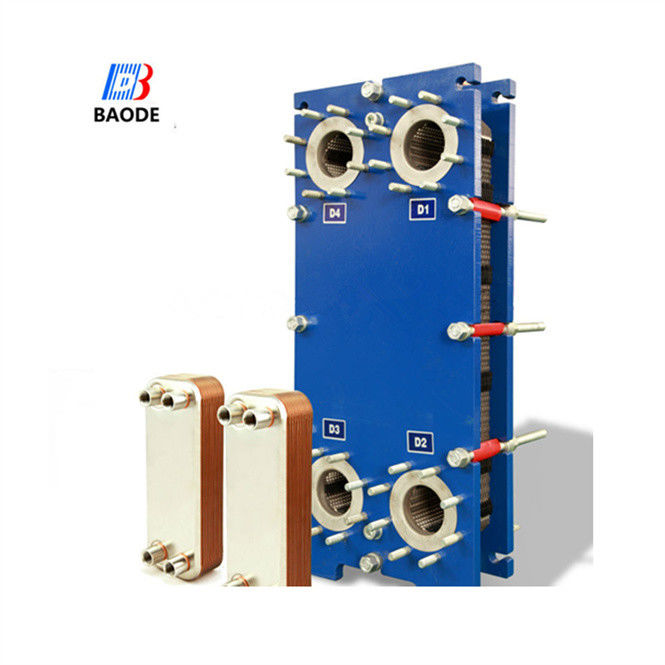

एचवीएसी वाष्प हीटिंग के लिए SH60 सीरीज गास्केट प्लेट हीट एक्सचेंजर 10/16 बार 20kg/s
| मॉडल | SH60 | |
| क्रॉस रेफरेंस | TS6M | |
| ऊंचाई, एच [मिमी] | 704 | 704 |
| चौड़ाई, W [मिमी] | 400 | 410 |
| मिन मानक लंबाई, L [मिमी] | 530 | 540 |
| अधिकतम मानक लंबाई, L [मिमी] | 1430 | 1440 |
| ऊर्ध्वाधर बंदरगाह दूरी, वीसी [मिमी] | 380 | 380 |
| क्षैतिज बंदरगाह दूरी, एचसी [मिमी] | 203 | 203 |
| अधिकतम तापमान [°C] | 180 | 180 |
| अधिकतम दबाव [बारग] | 16 | 20.6 |
| फ्लैंज का आकार | DN65/2' | DN65/2' |
| अधिकतम प्रवाह दर [kg/s] | 20 | |
(मिमी में माप, N प्लेटों की संख्या है)
| प्लेट की सामग्री | उपयुक्त तरल प्रकार | ||
| स्टेनलेस स्टील (AISI304.316 आदि) | शुद्ध जल, सामान्य जल, खाद्य तेल, खनिज तेल | ||
| टीआई, टीआई-पीडी | समुद्री जल, खारा जल, खनिज जल | ||
| 20Cr, 18Ni, 6Mo (254SMO) | पतला सल्फरिक एसिड, कार्बनिक जल समाधान | ||
| नि | उच्च तापमान और एकाग्रता वाले कास्टिक सोडा | ||
| हेस्टेलॉय (C276, D205, B2G) | एकाग्रता सल्फरिक एसिड, हाइड्रोक्लोरिक एसिड, फॉस्फोरिक एसिड | ||
| गास्केट की सामग्री | ऑपरेटिंग तापमान °C | उपयुक्त तरल प्रकार | |
| एनबीआर | -15~+135°C | जल, समुद्री जल, खनिज तेल, खारा जल | |
| ईपीडीएम | -25 से +180° सेल्सियस | गर्म पानी, भाप, एसिड, क्षार | |
| F26 | -55~+230°C | अम्ल, क्षार | |
| टीपीएफ | -0~+160°C | उच्च केंद्रित एसिड, क्षार, उच्च तापमान तेल, भाप | |
बाओड फ्रेम और प्लेट हीट एक्सचेंजर प्लेट हीट एक्सचेंजर उद्योग में नंबर 1 चीन ब्रांड है।प्लेट हीट एक्सचेंजर दो तरल पदार्थों के पारित होने के लिए पोर्टहोल के साथ तरल धातु प्लेटों के एक पैक से बना है जिसके बीच गर्मी हस्तांतरण होगाप्लेट पैक को एक फिक्स्ड फ्रेम प्लेट और एक चलती दबाव प्लेट के बीच इकट्ठा किया जाता है और कसने वाले बोल्टों द्वारा संपीड़ित किया जाता है।प्लेटों में एक गास्केट लगाया जाता है जो प्लेटों के बीच के चैनल को सील करता है और तरल पदार्थों को वैकल्पिक चैनलों में निर्देशित करता हैप्लेटों की संख्या प्रवाह दर, तरल पदार्थों के भौतिक गुण, दबाव में गिरावट और तापमान कार्यक्रम से निर्धारित होती है।प्लेटों की तरंगों से तरल पदार्थ की अशांति होती है और प्लेटों को अंतर दबाव के खिलाफ समर्थन मिलता हैफ्रेम प्लेट और दबाव प्लेट को एक ऊपरी ले जाने वाली पट्टी से लटका दिया गया है और एक निचले मार्गदर्शन पट्टी द्वारा रखा गया है, दोनों को एक समर्थन स्तंभ पर तय किया गया है।कनेक्शन फ्रेम प्लेट में स्थित हैं या, यदि एक या दोनों तरल पदार्थ इकाई के भीतर, फ्रेम और दबाव प्लेटों में एक से अधिक बार गुजरते हैं।
कार्य सिद्धांत
प्लेटों के बीच चैनल बनते हैं और कोने के बंदरगाहों को इस प्रकार व्यवस्थित किया जाता है कि दो मीडिया वैकल्पिक चैनलों के माध्यम से बहते हैं।और पूर्ण विपरीत धारा प्रवाह उच्चतम संभव दक्षता के लिए रेटेड हैप्लेटों की तरंगबद्धता प्लेटों के बीच मार्ग प्रदान करती है, प्रत्येक प्लेट को आसन्न प्लेट के विरुद्ध समर्थन देती है और अशांति को बढ़ाती है, जिसके परिणामस्वरूप कुशल गर्मी हस्तांतरण होता है।
शीघ्र वितरण समय।
उच्च गुणवत्ता
उचित मूल्य
ग्राहक द्वारा बनाया गया
प्रौद्योगिकी का डिजाइन और ग्राहक सहायता
व्यक्ति से संपर्क करें: Qi
दूरभाष: 860510-86020200-812
