उत्पादों का वर्णन

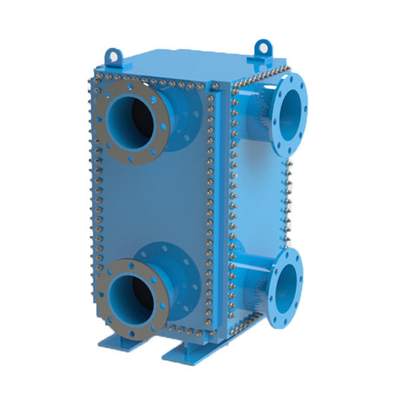

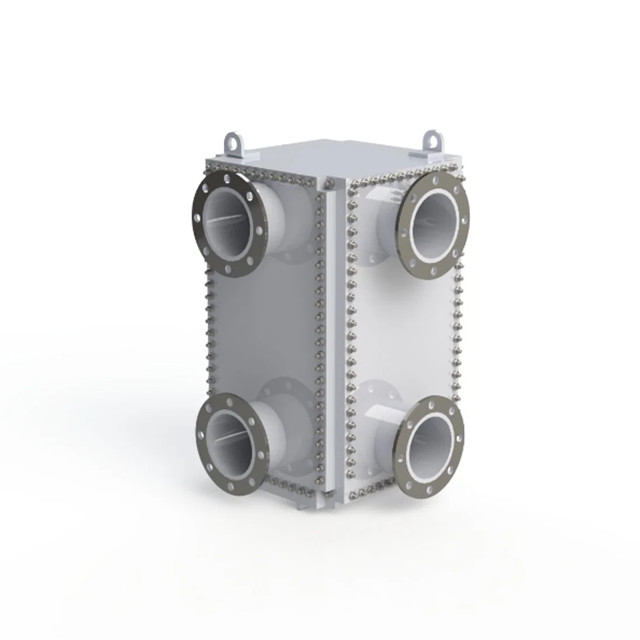

कॉम्पाब्लॉक एक पूरी तरह से वेल्डेड कॉम्पैक्ट हीट एक्सचेंजर है जिसे प्रक्रिया और उपयोगिता कार्यों की पूरी श्रृंखला के लिए डिज़ाइन किया गया है।आज उपलब्ध कॉम्पैक्ट और साफ करने योग्य हीट एक्सचेंजर समाधान.

डिजाइन

वेल्डेड हीट एक्सचेंजरों की Compabloc श्रृंखला प्रदर्शन, कॉम्पैक्टनेस और सेवा पर ध्यान केंद्रित करती है।Compabloc के दिल 316L स्टेनलेस स्टील में लहराती गर्मी हस्तांतरण प्लेटों का एक ढेर है, या अन्य सामग्री। प्लेटों लेजर वेल्डेड कर रहे हैं और एक कॉम्पैक्ट कोर का गठन करते हैं। इस कोर फिर संलग्न है और चार कोने बीयर्स द्वारा समर्थित है,ऊपर और नीचे के सिर और चार साइड पैनल (देखें Compabloc का अनुभागीय दृश्य)इन घटकों को एक साथ बुलट किया जाता है और निरीक्षण, सेवा और सफाई के लिए जल्दी से अलग किया जा सकता है।डिजाइन को सिंगल या मल्टी-पास व्यवस्थाओं में या तो सह-वर्तमान या प्रति-वर्तमान संचालन में कॉन्फ़िगर किया जा सकता है, तरल से तरल या दो-चरण शुल्क के लिए।

संचालन के सिद्धांत

कॉम्पाब्लॉक हीट एक्सचेंजर में दो मीडिया वैकल्पिक रूप से वेल्डेड चैनलों में लहरदार प्लेटों के बीच बहते हैं।ये तरंगदार प्लेटें उच्च अशांति को बढ़ावा देती हैं जो उच्च गर्मी हस्तांतरण दक्षता प्रदान करती है और मलबे को कम करने में मदद करती है. The media flows in a cross-flow arrangement within each pass (see figure below) while the overall flow arrangement is counter-current for a multi-pass unit (if required the unit can also be designed with overall co-current operation)प्रत्येक पास को एक दबाए गए बैफल द्वारा आसन्न पासों से अलग किया जाता है जो प्लेट पैक और पैनल के बीच द्रव को घूमने के लिए मजबूर करता है।कॉम्पाब्लॉक के लचीले पास व्यवस्थाओं से यह अलग-अलग प्रवाह दरों के साथ तरल से तरल शुल्क के लिए उपयुक्त है, या दो चरण संक्षेपण या reboiler अनुप्रयोगों.

आवेदन

तेल एवं गैस उत्पादन

• टीईजी प्रणालियों में गर्मी वसूली (गैस निर्जलीकरण)
• अमाइन प्रणालियों में गर्मी वसूली, शीतलन, संघनक और पुनः उबलना (गैस स्वीटनर, अम्ल सेवा)
• कच्चे तेल के निर्जलीकरण और निर्जलीकरण प्रणालियों में गर्मी वसूली, ताप और शीतलन
• वाष्प वसूली इकाइयों में संक्षेपण
• एनजीएल अंशकरण प्रणालियों में गर्मी वसूली, शीतलन, संघनक और पुनः उबलना

रिफाइनरी

विभिन्न संघनक और पुनः उबलने के कार्य जैसेः

• वायुमंडलीय और वैक्यूम आसवन में संघनक
• एफसीसी, हाइड्रोक्रैकिंग, एच2एस स्ट्रिपर आदि में फ्रैक्शनरों पर शीर्ष संघनक
• एनजीएल और एल्कीलेशन संयंत्रों में प्रोपेन और ब्यूटेन संक्षेपण की सामान्य लागत
• H2S स्ट्रिपर, खट्टे पानी के स्ट्रिपर और अन्य स्तंभों में पुनः उबलना
• भाप उत्पादन

गर्मी वसूली, शीतलन और ताप के कार्य जैसेः

• पेट्रोल, केरोसिन, गैस तेल, डीजल, पंप-अराउंड आदि का शीतलन
• बिटुमेन, वीजीओ (वैक्यूम गैस तेल) और अन्य भारी उत्पादों का शीतलन और ताप
• फ्रैक्शनर फीड/नीचे गर्मी वसूली
• कच्चे तेल का पूर्व ताप
• पानी/खाद्य जल की गर्मी वसूली

Compabloc हीट एक्सचेंजर के लाभ

• उच्च थर्मल दक्षता ऊर्जा की बचत करती है, प्रदर्शन को बढ़ाती है और CO2 उत्सर्जन को कम करती है
• कम लागत के साथ बेहतर गर्मी वसूली का अर्थ है बहुत कम वापसी समय
• कॉम्पैक्ट डिजाइन स्थापना लागत को कम करता है और उत्पादन बढ़ाने के लिए बाधाओं को हल करता है
• Compabloc पूरी तरह से यांत्रिक रूप से साफ किया जा सकता है, जिससे रखरखाव सरल, तेज़ और अधिक लागत प्रभावी हो जाता है
• टिकाऊ, लेजर वेल्डेड निर्माण मलबे को कम करता है और जंग की समस्याओं को समाप्त करता है
