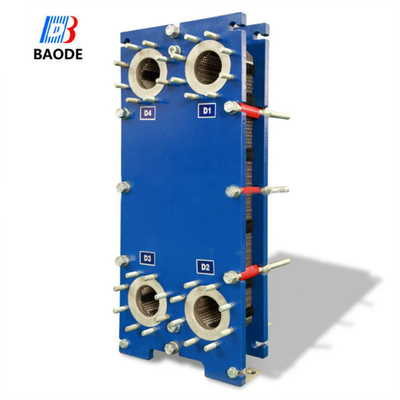

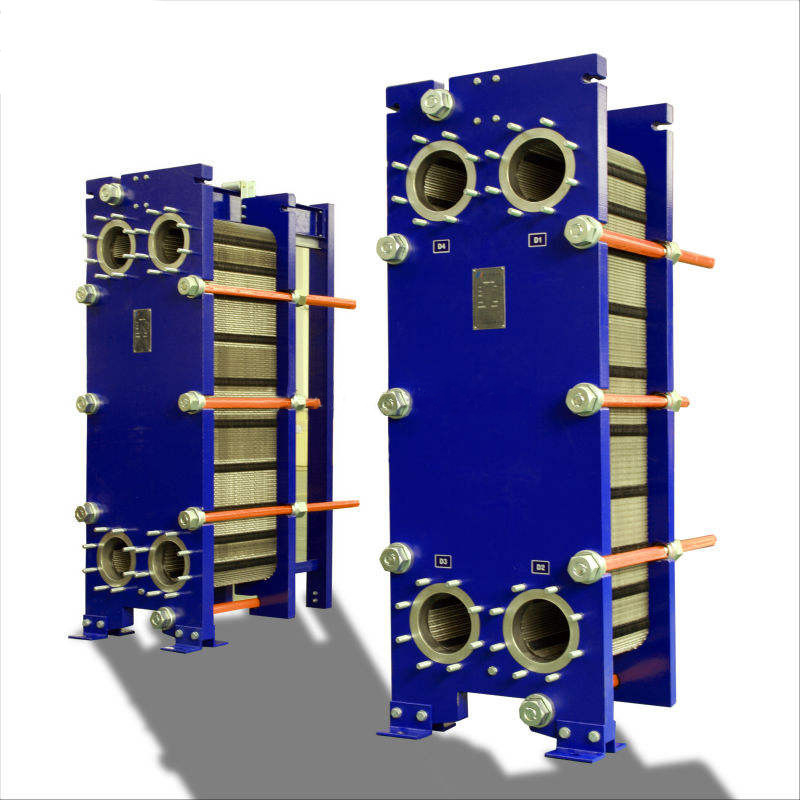

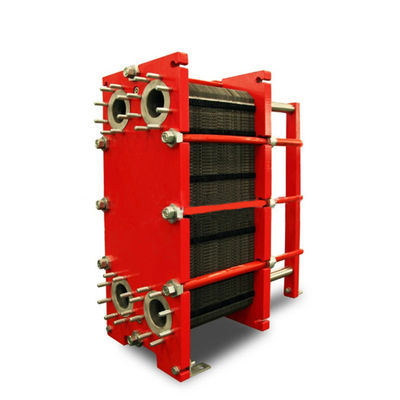

BH60 श्रृंखला गैसकेट प्लेट हीट एक्सचेंजर प्रतिस्थापन 300KW - 800KW डीजल इंजन हीट एक्सचेंजर

BH60 श्रृंखला गैसकेट प्लेट हीट एक्सचेंजर प्रतिस्थापन 300KW - 800KW डीजल इंजन हीट एक्सचेंजर

(मिमी में माप, N प्लेटों की संख्या है)

आवेदन

सामान्य हीटिंग और कूलिंग कार्य भाप के माध्यम से हीटिंग।

मानक डिजाइन

प्लेट हीट एक्सचेंजर दो तरल पदार्थों के मार्ग के लिए portholes के साथ corrugated धातु प्लेटों का एक पैक से बना है

प्लेट पैक को एक फिक्स्ड फ्रेम प्लेट और एक चलती दबाव प्लेट के बीच इकट्ठा किया जाता है और कसने वाले बोल्टों द्वारा संकुचित किया जाता है।प्लेटों को एक गास्केट से लैस किया जाता है जो इंटरपोलेट चैनल को सील करता है और तरल पदार्थों को वैकल्पिक चैनलों में निर्देशित करता हैप्लेटों की संख्या प्रवाह दर, तरल पदार्थों के भौतिक गुण, दबाव में गिरावट और तापमान कार्यक्रम से निर्धारित होती है।

प्लेटों के घुमावदार होने से तरल पदार्थ में अशांति होती है और प्लेटों को अंतर दबाव से बचाया जा सकता है।फ्रेम प्लेट और दबाव प्लेट एक ऊपरी ले जाने वाले पट्टी से लटका रहे हैं और एक निचले मार्गदर्शन पट्टी द्वारा स्थित हैं, दोनों को एक समर्थन स्तंभ पर तय किया जाता है। कनेक्शन फ्रेम प्लेट में स्थित हैं या, यदि एक या दोनों तरल पदार्थ इकाई के भीतर एक से अधिक बार गुजरते हैं, तो फ्रेम और दबाव प्लेटों में।

विशिष्ट क्षमताएं

तरल प्रवाह दर

मीडिया के आधार पर 16 किलोग्राम/सेकंड (250 gpm) तक की अनुमति

दबाव में गिरावट और तापमान कार्यक्रम।

भाप से जल ताप

300 से 800 kW

कार्य सिद्धांत

प्लेटों के बीच चैनल बनते हैं और कोने के बंदरगाहों को इस तरह से व्यवस्थित किया जाता है कि दो मीडिया वैकल्पिक चैनलों के माध्यम से बहते हैं।और उच्चतम संभव दक्षता के लिए पूर्ण विपरीत धारा प्रवाह बनाया जाता हैप्लेटों की तरंगबद्धता प्लेटों के बीच मार्ग प्रदान करती है, प्रत्येक प्लेट को आसन्न प्लेट के विरुद्ध समर्थन देती है और अशांति को बढ़ाती है, जिसके परिणामस्वरूप कुशल गर्मी हस्तांतरण होता है।

खाद्य उद्योग:दूध का पाश्चराइजेशन, दूध और पेय का पाश्चराइजेशन, वाइन टेम्परिंग, बोतलबंद पानी का उपचार, सीआईपी (क्लीनिंग इन प्लेस)

हीटिंग, रिवर्स ऑस्मोसिस पानी।

समुद्री अनुप्रयोग:मुख्य या सहायक इंजनों या टरबाइनों का केंद्रीय शीतलन, स्नेहन तेल शीतलन, शीतलन सिलेंडरों, पिस्टन, इंजेक्शन नलिकाओं के लिए परिसंचारी पानी का पुनः शीतलन, बाओडर तेल का शीतलन,कंप्रेसर तेल और अन्य स्नेहक, स्नेहन तेल और भारी ईंधन तेल का पूर्व ताप, मीठे पानी के उत्पादन के लिए समुद्री जल का पूर्व ताप, गर्मी वसूली, यात्रियों के केबिन और माल के कमरे के लिए वातानुकूलन के लिए गर्मी विनिमय

अन्य:टर्बाइन तेल कूलर, रासायनिक उद्योग, दूरदराज के ताप, दूरदराज के शीतलन, स्विमिंग पूल ताप, सौर ताप

शीघ्र वितरण समय।

उच्च गुणवत्ता

उचित मूल्य

ग्राहक द्वारा बनाया गया

प्रौद्योगिकी का डिजाइन और ग्राहक सहायता

ISO9001, CE, UL, WRAS, ROHS, CCS आदि द्वारा प्रमाणित
