बाओड हीट एक्सचेंजर उपकरण कं, लिमिटेड

|
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Baode |
| प्रमाणन: | CE/UL |
| मॉडल संख्या: | BH30B श्रृंखला |
| न्यूनतम आदेश मात्रा: | एक इकाई |
|---|---|
| मूल्य: | USD 150-200 per Unit |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| प्रसव के समय: | 14-18 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 500 यूनिट प्रति माह |
| उत्पाद का नाम: | गैसकेट प्लेट हीट एक्सचेंजर स्टेनलेस स्टील AISI316 प्लेटें NBR गैसकेट खाद्य उद्योग के लिए | आवेदन: | खाद्य उद्योग, सीआईपी हीटिंग |
|---|---|---|---|
| फ्रेम सामग्री: | कार्बन स्टील | प्लेट सामग्री: | स्टेनलेस स्टील AISI316, 304, TI, NI |
| पाल बांधने की रस्सी: | एनबीआर/ईपीडीएम/विटन |

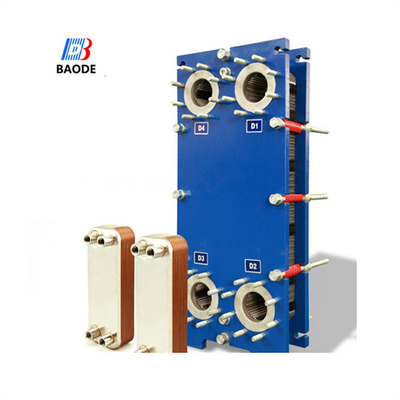

गैसकेट प्लेट हीट एक्सचेंजर स्टेनलेस स्टील AISI316 प्लेटें NBR गैसकेट खाद्य उद्योग के लिए
| मॉडल | BH30B |
| क्रॉस रेफरेंस | एम3 |
| ऊंचाई, एच [मिमी] | 480 |
| चौड़ाई, W [मिमी] | 180 |
| मिन मानक लंबाई, L [मिमी] | 400 |
| अधिकतम मानक लंबाई, L [मिमी] | 650 |
| ऊर्ध्वाधर बंदरगाह दूरी, वीसी [मिमी] | 357 |
| क्षैतिज बंदरगाह दूरी, एचसी [मिमी] | 60 |
| अधिकतम तापमान [°C] | 180 |
| अधिकतम दबाव [बारग] | 16 |
| फ्लैंज का आकार | पाइप 1 1/4 इंच |
| अधिकतम प्रवाह दर [kg/s] | 4 |
(मिमी में माप, N प्लेटों की संख्या है)
| प्लेट की सामग्री | उपयुक्त तरल प्रकार | ||
| स्टेनलेस स्टील (AISI304.316 आदि) | शुद्ध जल, सामान्य जल, खाद्य तेल, खनिज तेल | ||
| टीआई, टीआई-पीडी | समुद्री जल, खारा जल, खनिज जल | ||
| 20Cr, 18Ni, 6Mo (254SMO) | पतला सल्फरिक एसिड, कार्बनिक जल समाधान | ||
| नि | उच्च तापमान और एकाग्रता वाले कास्टिक सोडा | ||
| हेस्टेलॉय (C276, D205, B2G) | एकाग्रता सल्फरिक एसिड, हाइड्रोक्लोरिक एसिड, फॉस्फोरिक एसिड | ||
| गास्केट की सामग्री | ऑपरेटिंग तापमान °C | उपयुक्त तरल प्रकार | |
| एनबीआर | -15~+135°C | जल, समुद्री जल, खनिज तेल, खारा जल | |
| ईपीडीएम | -25 से +180° सेल्सियस | गर्म पानी, भाप, एसिड, क्षार | |
| F26 | -55~+230°C | अम्ल, क्षार | |
| टीपीएफ | -0~+160°C | उच्च केंद्रित एसिड, क्षार, उच्च तापमान तेल, भाप | |
मानक डिजाइन

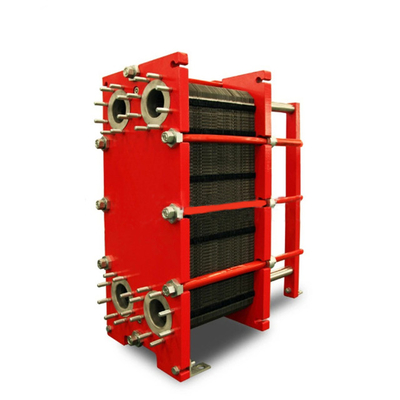

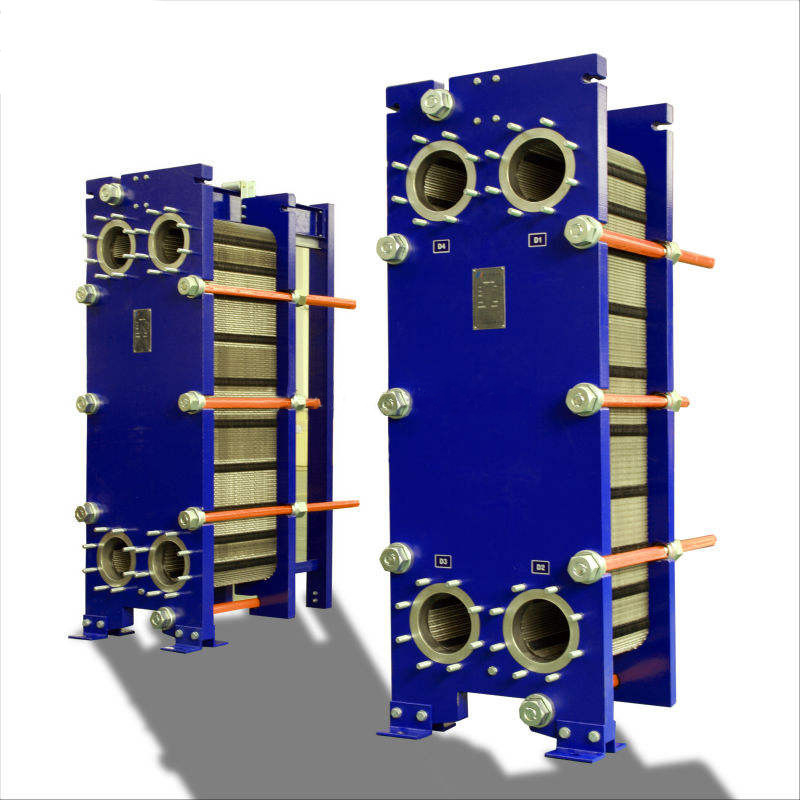

प्लेट हीट एक्सचेंजर दो तरल पदार्थों के मार्ग के लिए portholes के साथ corrugated धातु प्लेटों का एक पैक से बना है
प्लेट पैक को एक फिक्स्ड फ्रेम प्लेट और एक चलती दबाव प्लेट के बीच इकट्ठा किया जाता है और कसने वाले बोल्टों द्वारा संकुचित किया जाता है।प्लेटों को एक गास्केट से लैस किया जाता है जो इंटरपोलेट चैनल को सील करता है और तरल पदार्थों को वैकल्पिक चैनलों में निर्देशित करता हैप्लेटों की संख्या प्रवाह दर, तरल पदार्थों के भौतिक गुण, दबाव में गिरावट और तापमान कार्यक्रम से निर्धारित होती है।
प्लेटों के घुमावदार होने से तरल पदार्थ में अशांति होती है और प्लेटों को अंतर दबाव से बचाया जा सकता है।फ्रेम प्लेट और दबाव प्लेट एक ऊपरी ले जाने वाले पट्टी से लटका रहे हैं और एक निचले मार्गदर्शन पट्टी द्वारा स्थित हैं, दोनों को एक समर्थन स्तंभ पर तय किया जाता है। कनेक्शन फ्रेम प्लेट में स्थित हैं या, यदि एक या दोनों तरल पदार्थ इकाई के भीतर एक से अधिक बार गुजरते हैं, तो फ्रेम और दबाव प्लेटों में।
विशिष्ट क्षमताएं
तरल प्रवाह दर
मीडिया के आधार पर 16 किलोग्राम/सेकंड (250 gpm) तक की अनुमति
दबाव में गिरावट और तापमान कार्यक्रम।
भाप से जल ताप
300 से 800 kW
कार्य सिद्धांत
प्लेटों के बीच चैनल बनते हैं और कोने के बंदरगाहों को इस तरह से व्यवस्थित किया जाता है कि दो मीडिया वैकल्पिक चैनलों के माध्यम से बहते हैं।और उच्चतम संभव दक्षता के लिए पूर्ण विपरीत धारा प्रवाह बनाया जाता हैप्लेटों की तरंगबद्धता प्लेटों के बीच मार्ग प्रदान करती है, प्रत्येक प्लेट को आसन्न प्लेट के विरुद्ध समर्थन देती है और अशांति को बढ़ाती है, जिसके परिणामस्वरूप कुशल गर्मी हस्तांतरण होता है।
बाओड गैसकेट प्लेट हीट एक्सचेंजर के फायदे
*कम जगहऔर अधिक कुशल
बाओडगास्केट प्लेटहीट एक्सचेंजरकॉम्पैक्ट डिजाइनों के साथ वे केवल की जरूरत है 22~50% कम जगह में प्रणाली की तुलना में एक तुलनीय खोल-और-ट्यूब हीट एक्सचेंजर. तो वे की जरूरत है 75% कम शीतलन मीडिया,आप सिर्फ एक छोटी पंप है कि कम ऊर्जा की खपत होगी की जरूरत है.
*शेल और ट्यूब हीट एक्सचेंजर की तुलना में छह गुना अधिक कुशल.
शेल-ट्यूब-हीट एक्सचेंजर के साथ तुलना करें, बाओडगास्केटप्लेट हीट एक्सचेंजर/फ्रेम और प्लेट हीट एक्सचेंजरविशेष तरंगदार प्लेट पैटर्न एक उच्च स्तर की अस्थिरता बनाता है जोकम तरल मात्रा और उच्च गर्मी हस्तांतरण मानों के साथ संयोजन मेंइससे हीटिंग या कूलिंग को प्रभावी ढंग से नियंत्रित करना आसान हो जाता है।
*सुलभ रखरखाव
जब सफाई की आवश्यकता होती है,गैसकेट प्लेट हीट एक्सचेंजरआसानी से खोला जा सकता है, प्लेट सतहों तक पहुंच प्रदान करता है, दबाव पानी या साफ करने के लिए कुछ तरल का उपयोग करें।
व्यक्ति से संपर्क करें: Qi
दूरभाष: 860510-86020200-812
