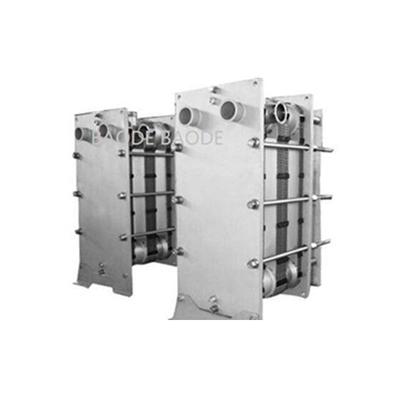

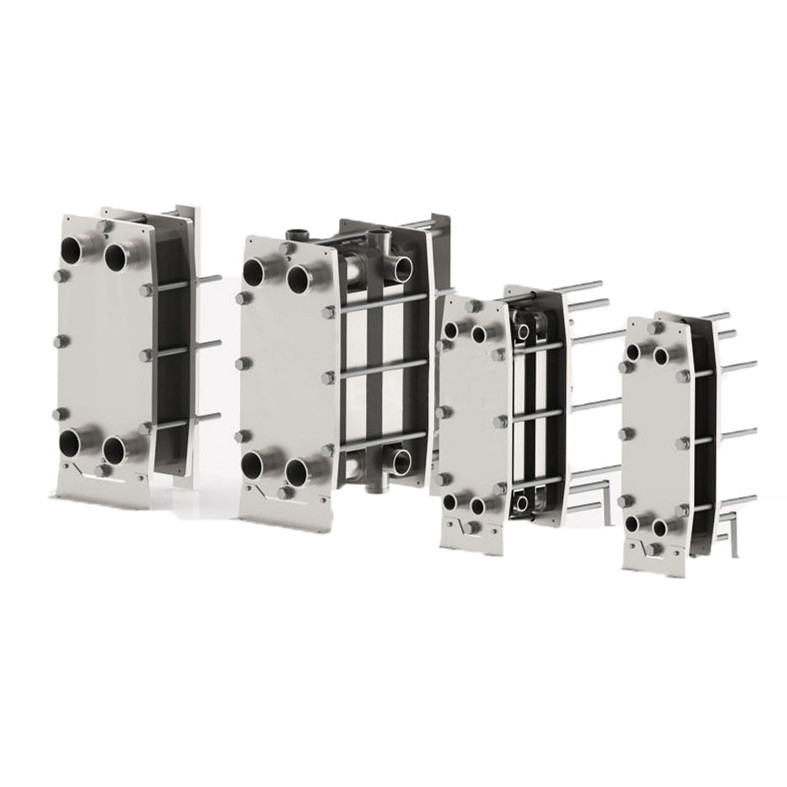

स्टेनलेस स्टील शीतलन दूध गैसकेट प्लेट और फ्रेम हीट एक्सचेंजर कीमत

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	Baode
प्रमाणन:	CE UL ISO9001 CCS GL DNV LR
मॉडल संख्या:	बीएस100

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1 इकाई
मूल्य:	USD 50-500 per Unit
पैकेजिंग विवरण:	प्लाईवुड केस
प्रसव के समय:	14-18 कार्य दिवस
भुगतान शर्तें:	टी/टी
आपूर्ति की क्षमता:	500 यूनिट प्रति माह

संपर्क करें

विस्तृत उत्पाद विवरण

उत्पाद का नाम:	स्टेनलेस स्टील शीतलन दूध गैसकेट प्लेट और फ्रेम हीट एक्सचेंजर कीमत	मॉडल संदर्भ:	SWEP बदलें
प्लेट सामग्री:	स्टेनलेस स्टील 316L / 304	गैसकेट सामग्री:	एनबीआर ईपीडीएम एचईपीडीएम एफकेएम

स्टेनलेस स्टील शीतलन दूध गैसकेट प्लेट और फ्रेम हीट एक्सचेंजर कीमत

उत्पाद का वर्णन

कार्य सिद्धांत
The plate heat exchanger used for food pasteurization procedure is consists of a pack of corrugated metal plates with port holes for the passage of two fluids between which heat transfer will take placeप्लेट पैक को फ्रेम प्लेट और दबाव प्लेट के बीच इकट्ठा किया जाता है और कसने वाले बोल्टों द्वारा संपीड़ित किया जाता है।प्लेटों एक गास्केट जो चैनल सील और वैकल्पिक चैनलों में तरल पदार्थ निर्देशित के साथ सुसज्जित हैंप्लेटों की संख्या प्रवाह दर, तरल पदार्थों के भौतिक गुण, दबाव में गिरावट और तापमान कार्यक्रम से निर्धारित होती है।प्लेटों की तरंगों से तरल पदार्थ की अशांति होती है और प्लेटों को अंतर दबाव के खिलाफ समर्थन मिलता है.

फ्रेम
प्लेटें और दबाव प्लेट एक ऊपरी पट्टी और एक निचली पट्टी द्वारा स्थित हैं, जो दोनों समर्थन स्तंभ पर तय हैं।सबसे बड़े प्रकार पर कुछ कसने वाले बोल्ट यूनिट के खोलने और बंद करने में सुविधा के लिए गेंद असर washers के साथ सुसज्जित हैं. फ्रेम केवल एक फर्श पर माउंट करने के लिए डिज़ाइन किया गया है। मानक पैर तय हैं। एक इकाई में कई खंड हो सकते हैं, जिन्हें विनिमेय कनेक्शन के साथ कनेक्शन प्लेटों द्वारा अलग किया जा सकता है।

प्लेटें
प्लेटों की तरंगबद्धता प्लेटों के बीच एक मार्ग प्रदान करती है, प्रत्येक प्लेट को आसन्न प्लेट के खिलाफ समर्थन करती है और अशांति को बढ़ाती है, जिसके परिणामस्वरूप कुशल गर्मी हस्तांतरण होता है।कोने बंदरगाहों और गास्केट इस तरह से व्यवस्थित कर रहे हैं कि दो मीडिया वैकल्पिक चैनलों के माध्यम से प्रवाहउच्च कार्य दबावों पर अधिकतम शक्ति के लिए प्लेटों में एक शेवरॉन पैटर्न होता है। इष्टतम उच्च गर्मी हस्तांतरण और कम दबाव गिरावट प्राप्त करने के लिए विभिन्न शेवरॉन डिजाइन उपलब्ध हैं।एक अद्वितीय वितरण क्षेत्र प्लेट सतह पर एक समान प्रवाह प्रदान करता हैप्लेटें प्रतिवर्ती होती हैं और समानांतर प्रवाह होती है, जिसका अर्थ है कि केवल एक प्रकार की प्लेट की आवश्यकता होती है।

विश्वसनीय डिजाइन
BAODE गैसकेट प्लेट हीट एक्सचेंजर कोमल, लेकिन कुशल हीटिंग और कूलिंग प्रदान करते हैं और सभी स्वच्छता आवश्यकताओं को पूरा करते हैं। विशिष्ट अनुप्रयोगों में डेयरी, खाद्य और पेय शामिल हैं,और अन्य स्वच्छ प्रक्रियाएं जैसे:
दूध का पाश्चराइजेशन और खाद्य पदार्थों का पाश्चराइजेशन प्रसंस्करण
वाइन टेम्परिंग
बोतलबंद पानी का उपचार
सीआईपी हीटिंग
रिवर्स ऑस्मोसिस पानी
संशोधित करने में आसान

मॉड्यूलर डिजाइन इन मानक प्लेट हीट एक्सचेंजर्स को नई या बदलती प्रक्रिया आवश्यकताओं के अनुकूल करना आसान बनाता है। विभिन्न प्लेट प्रकार, प्लेट सामग्री, प्लेट लंबाई,गास्केट सामग्री और विकल्प इसे स्वच्छता प्रक्रियाओं की एक विस्तृत श्रृंखला के लिए अनुकूलन योग्य विकल्प बनाते हैं.
आप, उदाहरण के लिए, उच्चतम संभव थर्मल दक्षता की आवश्यकता वाले अनुप्रयोगों के लिए BAODE की B प्लेट प्रकार का चयन कर सकते हैं।या उन अनुप्रयोगों के लिए हमारे एम प्लेट प्रकार का विकल्प चुनें जिनके लिए कोमल उत्पाद उपचार की आवश्यकता होती हैस्वच्छ प्रक्रियाओं के लिए एनबीआरएफएफ और ईपीडीएफएफ से बने विशेष सैनिटरी-गुणवत्ता वाले गैसकेट भी उपलब्ध हैं।

उच्च ताप दक्षता
BAODE हीट एक्सचेंजर्स हमारे अद्वितीय पतली प्लेटों के लिए अत्यधिक कुशल हीट ट्रांसफर प्रदान करते हैं, जिसमें अनुकूलित शेवरॉन पैटर्न, प्रेसिंग गहराई और प्लेट सामग्री है।यह अधिक कुशल और समान गर्मी हस्तांतरण के साथ ही प्लेट की पूरी सतह पर उत्पाद के समान वितरण प्रदान करता हैबाओडी प्लेटें विभिन्न डिजाइनों और आकारों में उपलब्ध हैं।
साफ करने में आसान और सेवा में आसान
BAODE प्लेट हीट एक्सचेंजर्स में ऐसी सुविधाएं हैं जो सफाई और सेवा को आसान बनाती हैं। उदाहरण के लिए, छोटे बंदरगाहों से विशेष पंपों के उपयोग की आवश्यकता के बिना सफाई-इन-प्लेस (सीआईपी) संभव हो जाती है।एक और महान विशेषता एफडीए-अनुरूप सामग्री का उपयोग कर हमारे अद्वितीय गोंद-कम गैसकेट प्रणाली हैगस्केट को आसानी से बदल दिया जा सकता है जबकि प्लेट अभी भी फ्रेम पर लटकती है, जिससे समय और धन दोनों की बचत होती है।

अनुप्रयोग:
दूध, शराब, पेय और चिपचिपा उत्पादों का ठंडा और गर्म करना
और कुछ अनुप्रयोगों में दूध पाश्चराइजेशन और पाश्चराइजेशन

लाभः
शीघ्र वितरण समय।
उच्च गुणवत्ता
उचित मूल्य
ग्राहक द्वारा बनाया गया
प्रौद्योगिकी का डिजाइन और ग्राहक सहायता
चीन में निर्मित

मॉडल	BS100
क्रॉस रेफरेंस	M10B/M10M
ऊंचाई, एच [मिमी]	1084	1084
चौड़ाई, W [मिमी]	470	470
न्यूनतम मानक लंबाई, L [मिमी]	700	700
अधिकतम मानक लंबाई, L [मिमी]	2300	2300
ऊर्ध्वाधर बंदरगाह दूरी, वीसी [मिमी]	719	719
क्षैतिज बंदरगाह दूरी, एचसी [मिमी]	225	225
अधिकतम तापमान [°C]	180	180
अधिकतम दबाव [बारग]	10	16
फ्लैंज का आकार	DN100/4"	DN100/4"
अधिकतम प्रवाह दर [kg/s]	50

गास्केट
सामग्री	लागू तापमान	लागू तरल पदार्थ
बीएनआर	-15°C से +135°C°सी	जल, समुद्री जल, खनिज तेल, खारा पानी
ईपीडीएम	-25°C से+180°C	गर्म पानी, भाप, एसिड, क्षार
F26	-55°C से +230°सी	अम्ल, क्षार
एफ़टीपी	0°C से +160°सी	उच्च केंद्रित एसिड, क्षार, उच्च तापमान तेल, भाप
