अपशिष्ट गर्मी वसूली कंडेनसर प्लेट हीट एक्सचेंजर तरल से तरल

अपशिष्ट गर्मी वसूली कंडेनसर तरल से तरल गैसकेट प्लेट हीट एक्सचेंजर

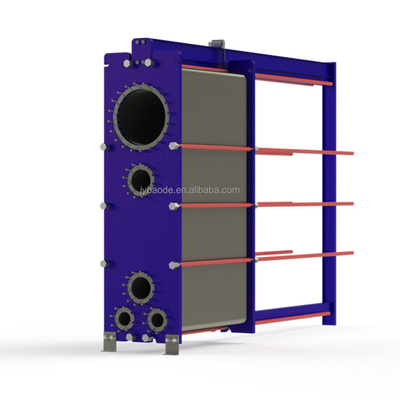

बाओड कंडेनसर जीपीएचई एक प्लेट सतह कंडेनसर है जिसे वैक्यूम के तहत संघनन के लिए डिज़ाइन किया गया है। बाओड कंडेनसर जीपीएचई अर्ध-वेल्डेड तकनीक पर आधारित है।वाष्प वेल्डेड चैनल में संघनित होता है जबकि शीतलन माध्यम गैसकेट चैनल से गुजरता हैस्टेनलेस स्टील के अलावा, प्लेट टाइटेनियम में भी उपलब्ध हैं, जिससे समुद्र के पानी को शीतलन माध्यम के रूप में उपयोग करना संभव हो जाता है।

आवेदन
•बायोटेक और फार्मास्युटिकल
•रसायन
•ऊर्जा और उपयोगिताएं
•खाद्य और पेय पदार्थ
•समुद्री और परिवहन
• खनन, खनिज और रंगद्रव्य
पल्प और कागज
•पानी और अपशिष्ट उपचार

लाभ
•संक्षेपित और गैर-संक्षेपित गैसों का वैकल्पिक उप-कूलिंग
•लचीला विन्यास गर्मी हस्तांतरण क्षेत्र को संशोधित किया जा सकता है
•इंस्टॉल करने में आसान
•उच्च परिचालन क्षमता निरीक्षण और सफाई के लिए खोलने में आसान

विशेषताएं
प्रत्येक विवरण को सावधानीपूर्वक तैयार किया गया है ताकि इष्टतम प्रदर्शन, अधिकतम अपटाइम और आसान रखरखाव सुनिश्चित किया जा सके।
उपलब्ध सुविधाओं का चयन, कॉन्फ़िगरेशन के आधार पर कुछ सुविधाएँ लागू नहीं हो सकती हैंः

•प्रबलित हैंगर
•ग्लूड गास्केट
•स्थिर बोल्ट सिर
•लिफ्टिंग लैग
•अस्तर
•लॉक वाशर
•ट्रेसिंग बोल्ट कवर

कार्य सिद्धांत

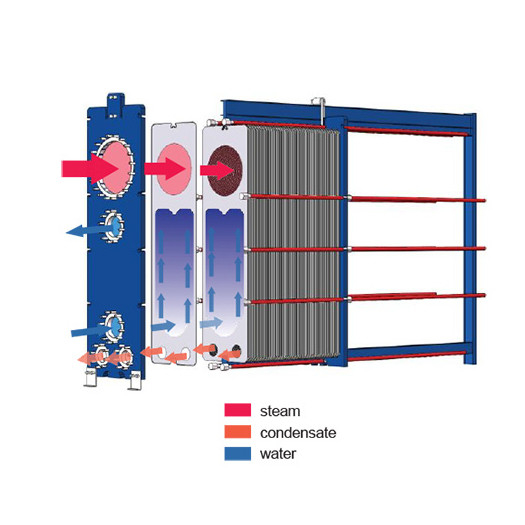

बाओड जीपीएचई कंडेनसर को वैक्यूम कंडेनसेशन के लिए डिज़ाइन किया गया है। बड़े भाप इनलेट कनेक्शन को ऊपर केंद्र में रखा गया है और छोटे कंडेनसेट आउटलेट को नीचे प्रत्येक तरफ रखा गया है।शीतलन मीडिया के लिए दो मध्यम आकार के कनेक्शन मध्य में केंद्रीय रूप से रखा जाता है, जो इसे एक सममित डिजाइन देता है।

यह कैसेट अवधारणा का उपयोग करता है जिसमें प्लेटों को जोड़े में वेल्डेड किया जाता है। वाष्प वेल्डेड चैनल में संघनित होता है जबकि प्लेट पैटर्न विशेष रूप से इष्टतम संघनन के लिए डिज़ाइन किया गया है,एक असममित चैनल कॉन्फ़िगरेशन के साथ जिसमें भाप पक्ष पर एक बड़ा अंतर और कोलिंग पानी पक्ष पर एक छोटा अंतर हैइससे वाष्प पक्ष पर बहुत कम दबाव गिरावट को बनाए रखना संभव हो जाता है जबकि अभी भी शीतलन जल पक्ष पर गति और अशांति को बनाए रखना संभव है।इस प्रकार गर्मी हस्तांतरण दक्षता को अधिकतम और कम से कम गंदगी.
