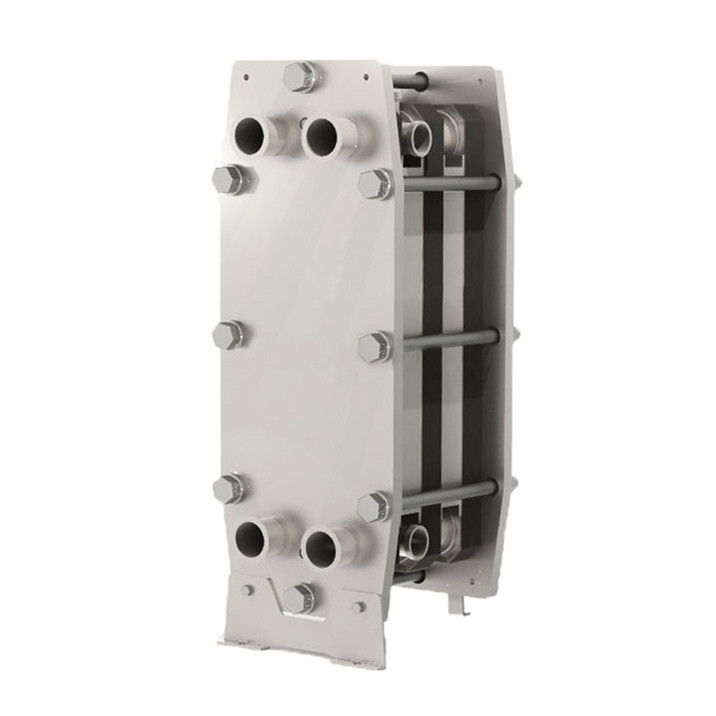

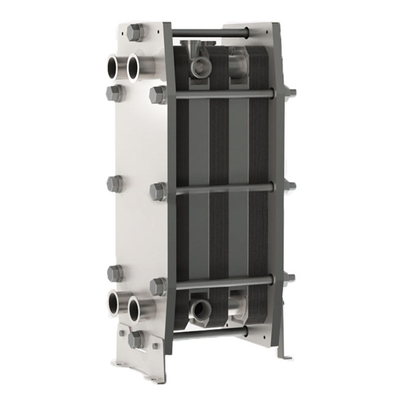

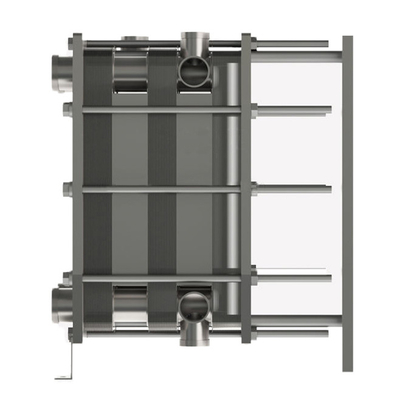

दूध पाश्चराइजर सैनिटरी प्लेट हीट एक्सचेंजर स्टेनलेस स्टील

प्लेट हीट एक्सचेंजर में दो तरल पदार्थों के पारित होने के लिए पोर्टहोल के साथ तरल धातु प्लेटों का एक पैक होता है जिसके बीच गर्मी हस्तांतरण होगा।प्लेट पैक एक फ्रेम प्लेट और एक दबाव प्लेट के बीच इकट्ठा किया जाता है और कसने बोल्ट द्वारा संपीड़ितप्लेटों में एक गास्केट होता है जो नहर को सील करता है और तरल पदार्थों को वैकल्पिक नहरों में निर्देशित करता है। प्लेटों की संख्या प्रवाह दर, तरल पदार्थों के भौतिक गुणों,दबाव गिरावट और तापमान कार्यक्रमप्लेटों की तरंगों से तरल पदार्थ की अस्थिरता बढ़ जाती है और प्लेटों को अंतर दबाव के खिलाफ समर्थन मिलता है।

फ्रेम
प्लेटें और दबाव प्लेट एक ऊपरी पट्टी और एक निचली पट्टी द्वारा स्थित हैं, जो दोनों समर्थन स्तंभ पर तय हैं।सबसे बड़े प्रकार पर कुछ कसने वाले बोल्ट यूनिट के खोलने और बंद करने में सुविधा के लिए गेंद असर washers के साथ सुसज्जित हैं. फ्रेम केवल एक फर्श पर माउंट करने के लिए डिज़ाइन किया गया है। मानक पैर तय हैं। एक इकाई में कई खंड हो सकते हैं, जिन्हें विनिमेय कनेक्शन के साथ कनेक्शन प्लेटों द्वारा अलग किया जा सकता है।

प्लेटें
प्लेटों की तरंगबद्धता प्लेटों के बीच एक मार्ग प्रदान करती है, प्रत्येक प्लेट को आसन्न प्लेट के खिलाफ समर्थन करती है और अशांति को बढ़ाती है, जिसके परिणामस्वरूप कुशल गर्मी हस्तांतरण होता है।कोने बंदरगाहों और गास्केट इस तरह से व्यवस्थित कर रहे हैं कि दो मीडिया वैकल्पिक चैनलों के माध्यम से प्रवाहउच्च कार्य दबावों पर अधिकतम शक्ति के लिए प्लेटों में एक शेवरॉन पैटर्न होता है। इष्टतम उच्च गर्मी हस्तांतरण और कम दबाव गिरावट प्राप्त करने के लिए विभिन्न शेवरॉन डिजाइन उपलब्ध हैं।एक अद्वितीय वितरण क्षेत्र प्लेट सतह पर एक समान प्रवाह प्रदान करता हैप्लेटें प्रतिवर्ती हैं और समानांतर प्रवाह है, जिसका अर्थ है
केवल एक ही प्रकार की प्लेट की आवश्यकता होती है।

विश्वसनीय डिजाइन
BAODE गैसकेट प्लेट हीट एक्सचेंजर कोमल, लेकिन कुशल हीटिंग और कूलिंग प्रदान करते हैं और सभी स्वच्छता आवश्यकताओं को पूरा करते हैं। विशिष्ट अनुप्रयोगों में डेयरी, खाद्य और पेय शामिल हैं,और अन्य स्वच्छ प्रक्रियाएं जैसे:
दूध और पेय प्रसंस्करण
वाइन टेम्परिंग
बोतलबंद पानी का उपचार
सीआईपी हीटिंग
रिवर्स ऑस्मोसिस पानी

दूध, शराब, पेय और चिपचिपा उत्पादों का ठंडा और गर्म करना और कुछ अनुप्रयोगों में दूध का पाश्चराइजेशन और पाश्चराइजेशन

शीघ्र वितरण समय।
उच्च गुणवत्ता
उचित मूल्य
ग्राहक द्वारा बनाया गया
प्रौद्योगिकी का डिजाइन और ग्राहक सहायता

मॉडल	BS100
क्रॉस रेफरेंस	M10B/M10M
ऊंचाई, एच [मिमी]	1084	1084
चौड़ाई, W [मिमी]	470	470
न्यूनतम मानक लंबाई, L [मिमी]	700	700
अधिकतम मानक लंबाई, L [मिमी]	2300	2300
ऊर्ध्वाधर बंदरगाह दूरी, वीसी [मिमी]	719	719
क्षैतिज बंदरगाह दूरी, एचसी [मिमी]	225	225
अधिकतम तापमान [°C]	180	180
अधिकतम दबाव [बारग]	10	16
फ्लैंज का आकार	DN100/4"	DN100/4"
अधिकतम प्रवाह दर [kg/s]	50

गास्केट
सामग्री	लागू तापमान	लागू तरल पदार्थ
बीएनआर	-15°C से +135°C°सी	जल, समुद्री जल, खनिज तेल, खारा पानी
ईपीडीएम	-25°C से+180°C	गर्म पानी, भाप, एसिड, क्षार
F26	-55°C से +230°सी	अम्ल, क्षार
एफ़टीपी	0°C से +160°सी	उच्च केंद्रित एसिड, क्षार, उच्च तापमान तेल, भाप
